Mastbaukatalog

Unsere Masten

Unsere KundInnen sind so individuell wie ihre jeweiligen Anforderungen: kein Standort ist gleich. Entsprechend liegt es uns am Herzen, Mastlösungen zu finden, die ideal auf Ihre Gegeben- und Besonderheiten abgestimmt sind. Dabei können wir auf eine Fülle an Masten zurückgreifen, die dank modularer Anpassungen auf Sie zugeschnitten werden können. Und dort, wo unsere erprobten Lösungen nicht umsetzbar sind, finden wir das richtige Einzelkonzept.

Im Folgenden möchten wir Ihnen gerne bewährten Mastreihen vorstellen:

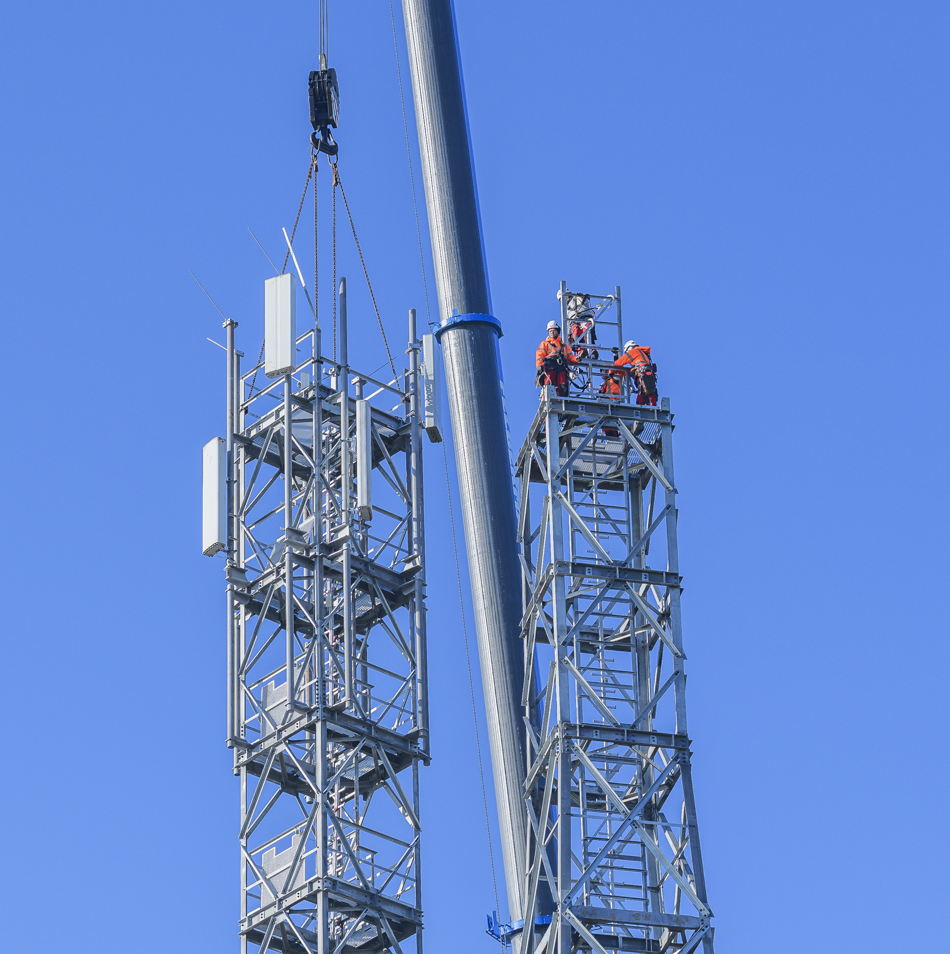

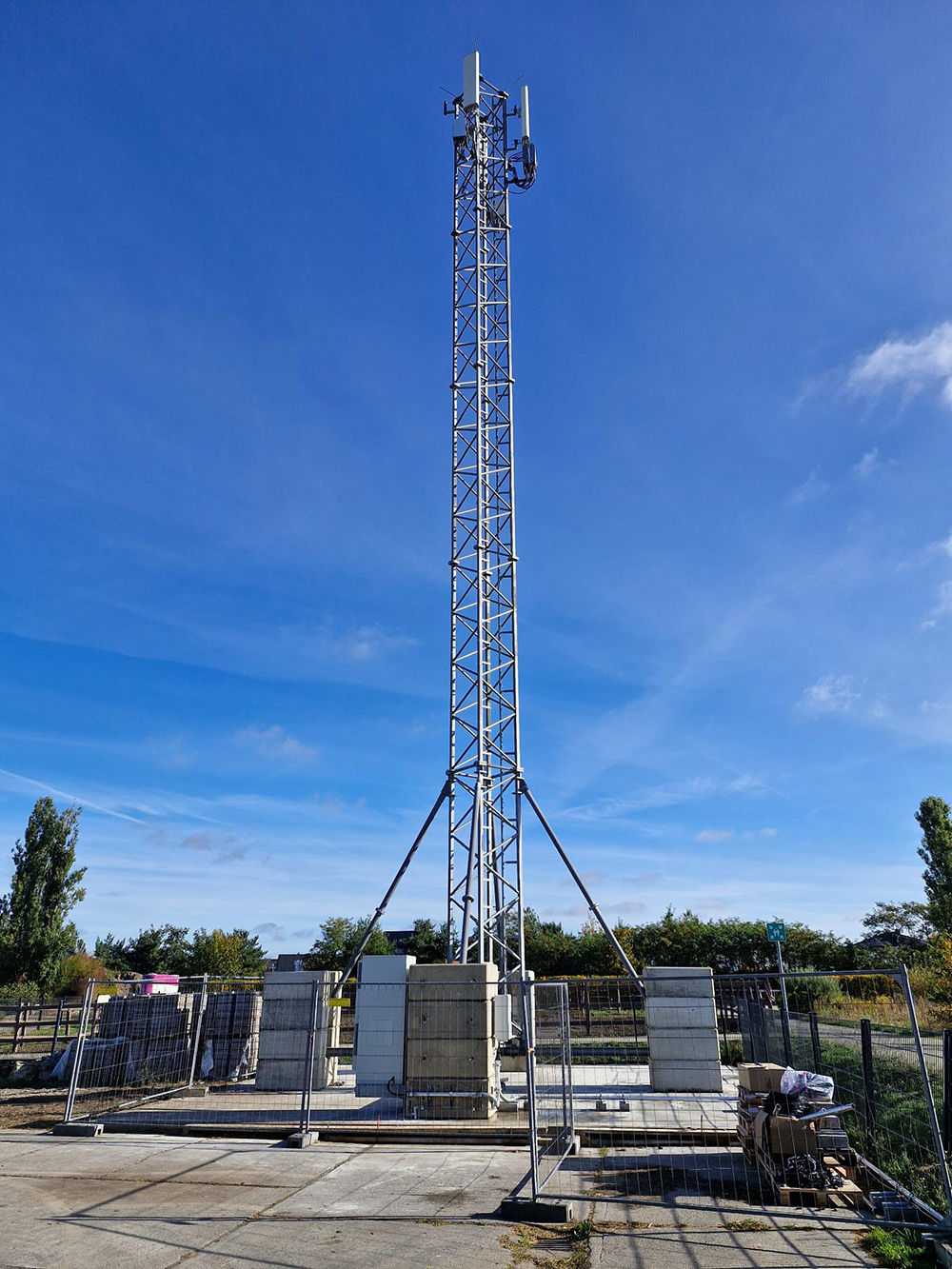

MGT200

Grundsätzlich wurde der MGT200 für besondere Einsatzgebiete konzipiert:

  • bei (Groß-)Veranstaltungen und Events,
  • bei Gebäudesanierungen sowie Umbau, Optimierung und Modernisierung von Funkstandorten,
  • bei Kündigung und Auslauf von Nutzungsverträgen,
  • zur Aufrechterhaltung von Netzbetrieben nach Unwetterkatastrophen.

Er zeichnet sich insbesondere durch seine Anpassungsfähigkeit aus: Er kann flexibel als temporäre Aufstellung (“Fliegender Bau”) für bis zu zwei Jahre genutzt werden. Durch die vorgefertigten Mastelemente ist zudem ein sehr schneller Aufbau möglich.

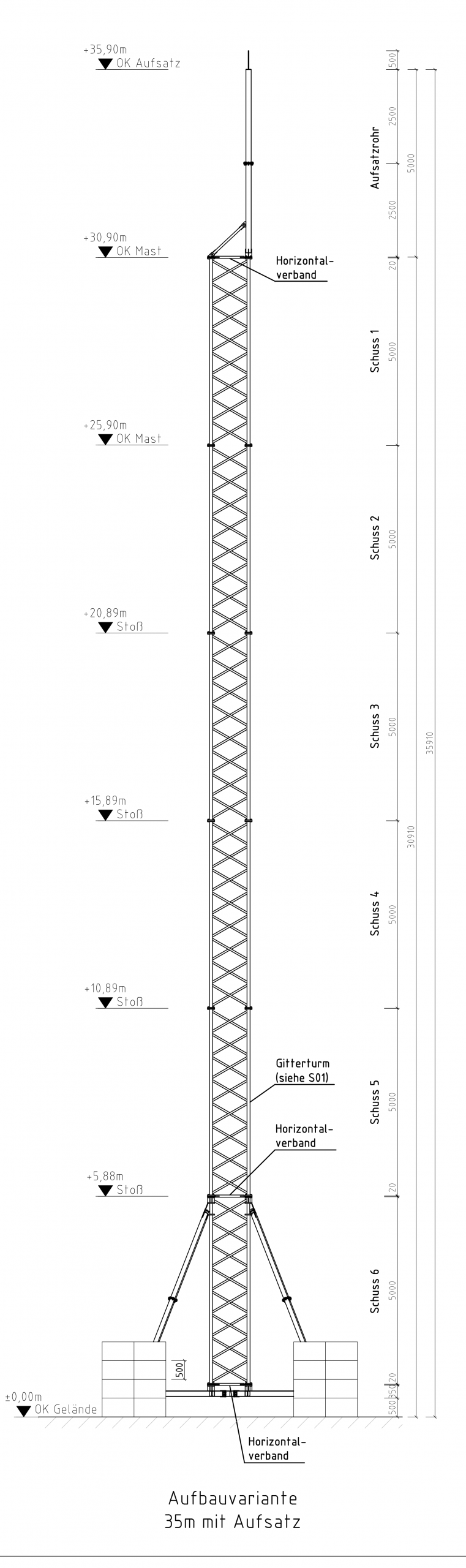

Bei dem MGT200 handelt es sich um einen Stahlgittermast mit einer Turmhöhe zwischen 20-30 Metern. Er besitzt ein zusätzliches Aufsatzrohr mit fünf Metern Länge. Die Konstruktion besteht aus Hohl- und Winkelprofilen und einer innenliegenden Steigleiter.

Masthöhen
Systemhöhe [m]
20
25
30
30+5
Gewicht [kg]
2550
3150
3750
3950
Belegungsfläche; jeder Masttyp kann mit einem Aufsatzrohr bis zu 6m Länge erweitert werden
temporäre Aufstellung
Mast [m²]
26
15
8
2
Aufsatzrohr [m²]
3
dauerhafte Aufstellung
Mast [m²]
17,25
9
2,5
Aufsatzrohr [m²]
1,5

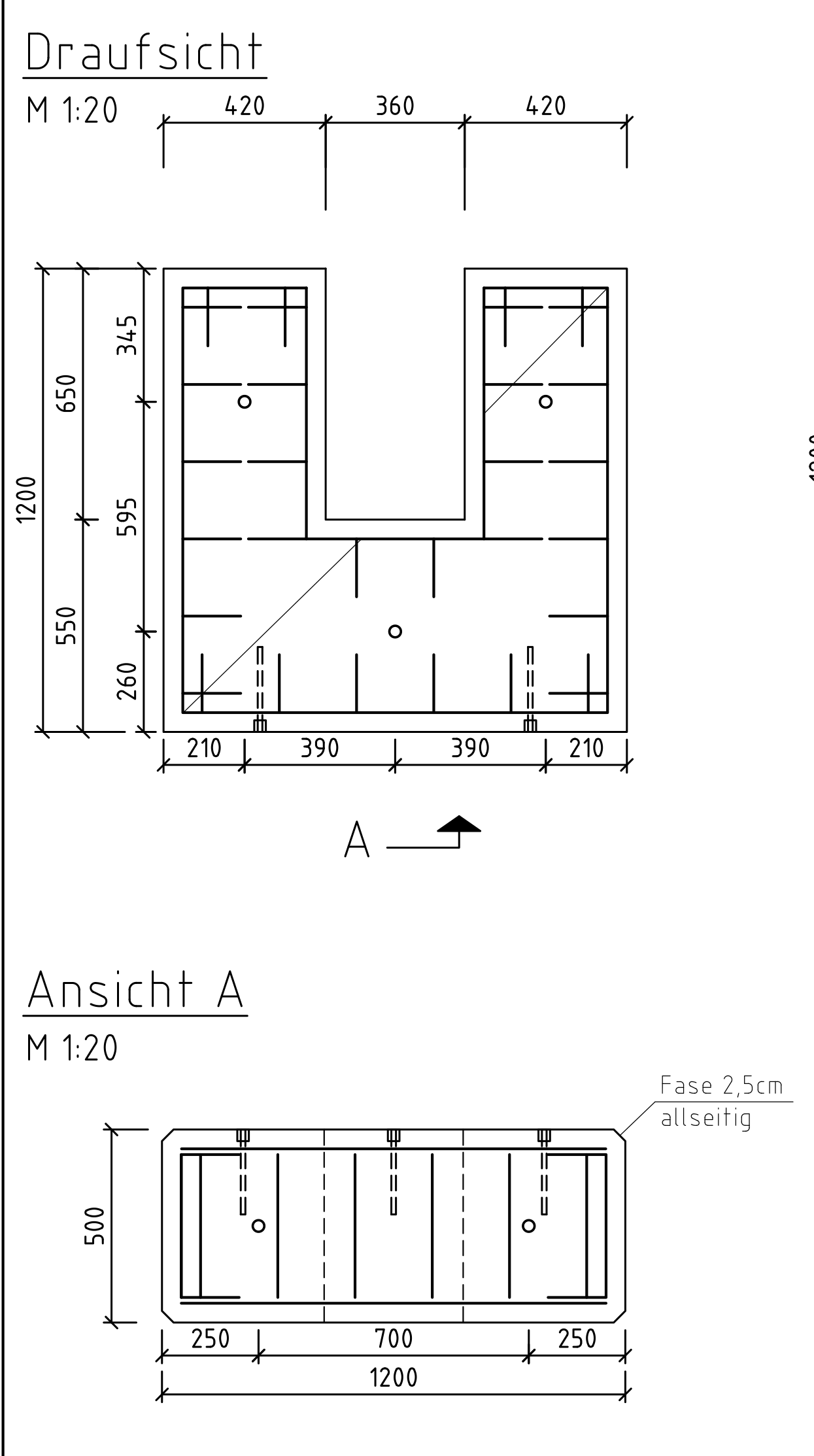

Fundamente; Auflastfundamente aus Stahlbetonfertigteilen

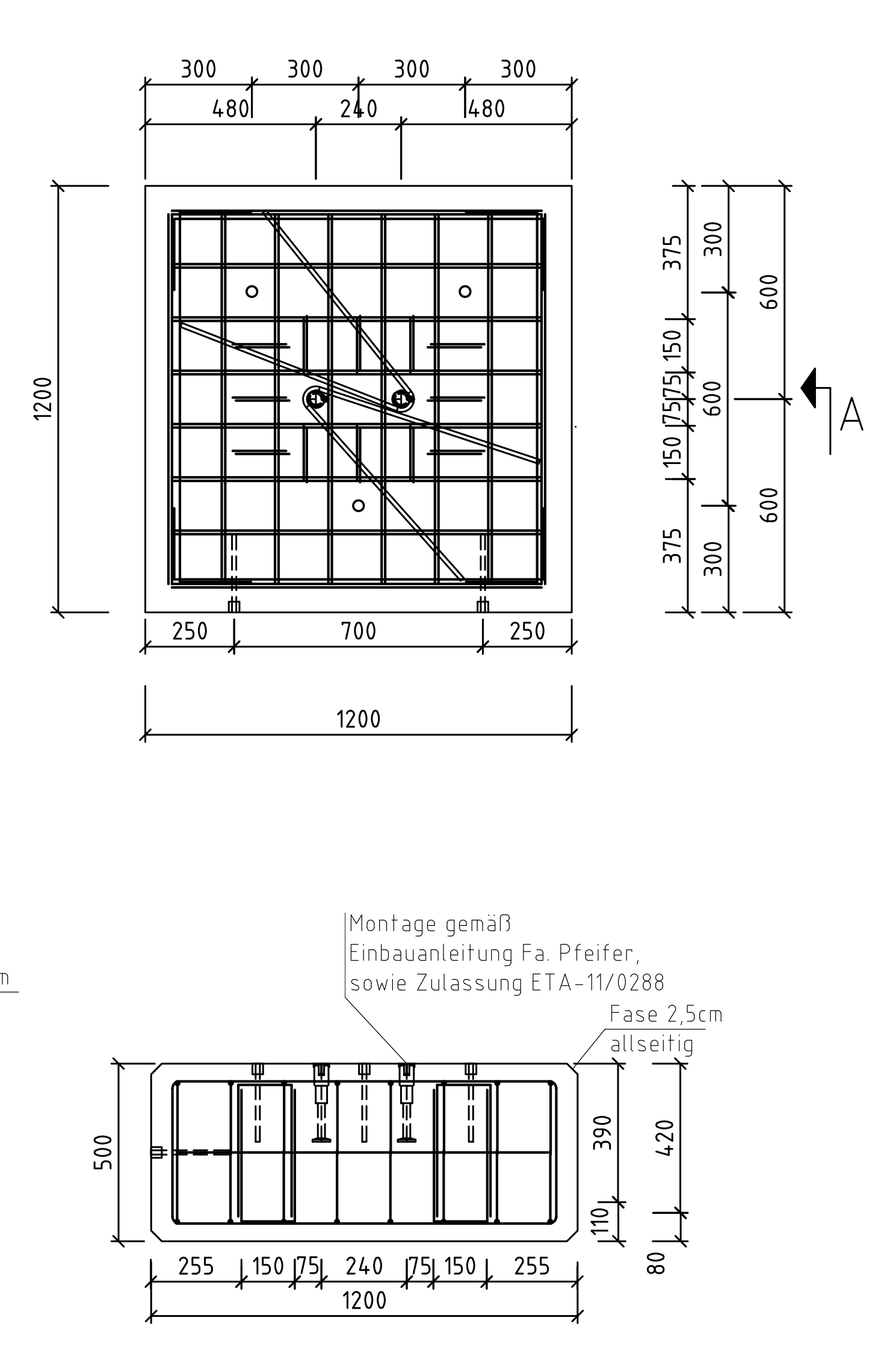

Grundstein
Breite/Länge [m]
1,20
Plattendicke [m]
0,5
Auflastelement
Breite/Länge [m]
1,2
Plattendicke [m]
0,5
Anbauteile
Aufsatzrohr
Länge [m]
5
Querschnitt [mm]
139,7
Gewicht [kg]
100

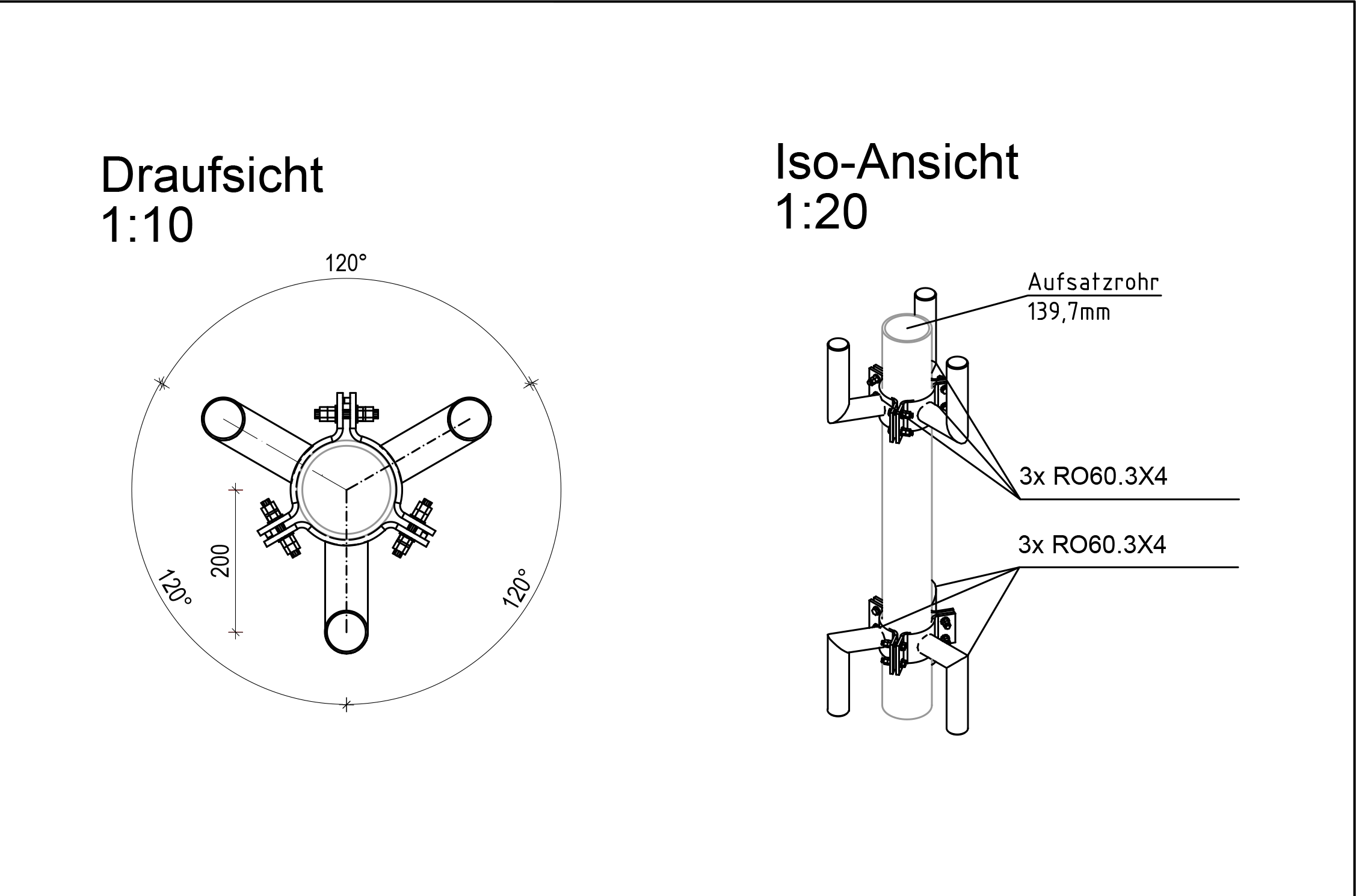

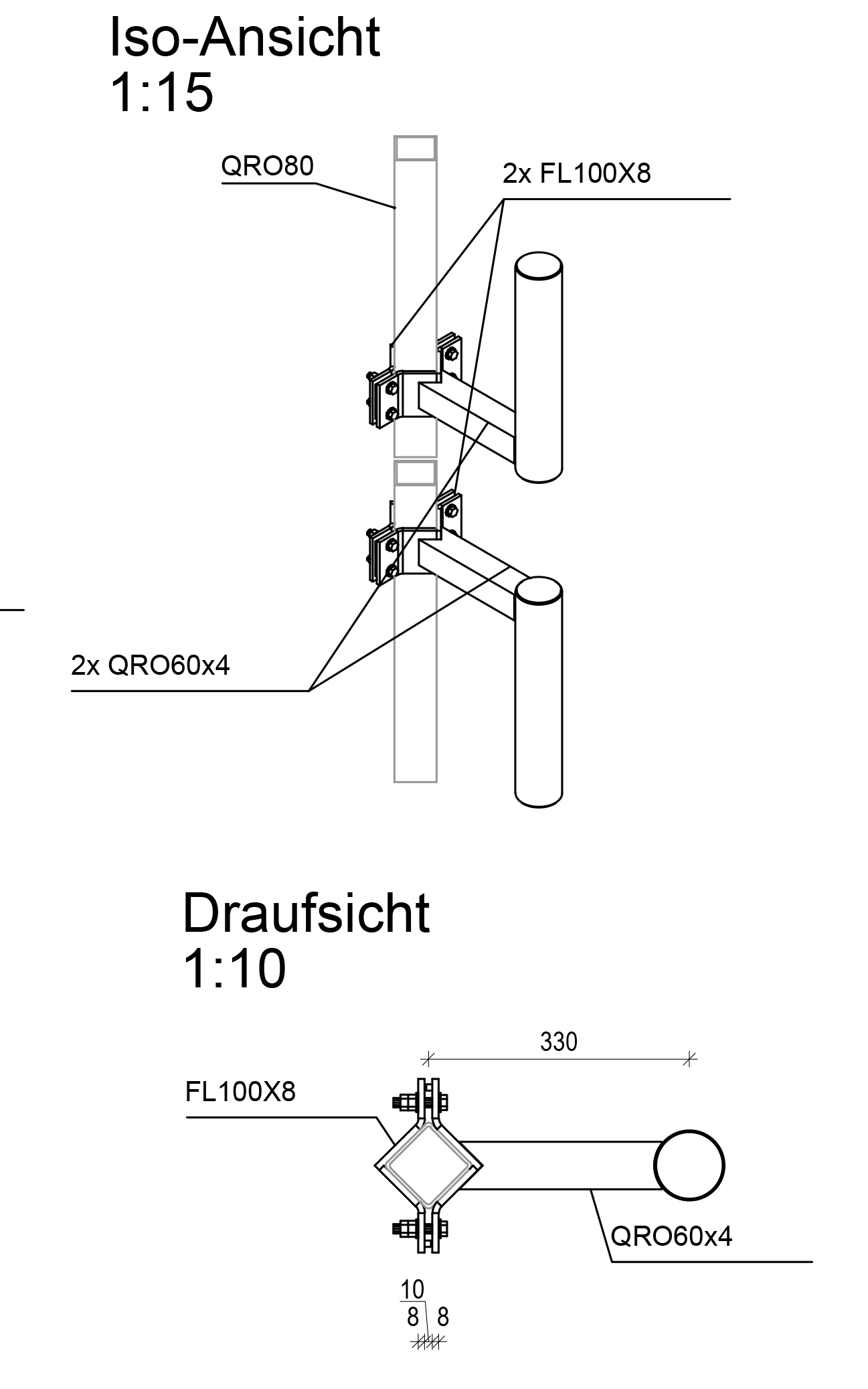

Tragrohre
Anzahl
standortspezifische Auswahl mehrerer vorkonfektionierter Auslegerkonstruktion für Richtfunk- und Sektorantennen sowohl für eine Eckstielmontage als auch für das Aufsatzrohr vorhanden
Bühne
Länge [mm]
Ausladung [mm]
Querschnitt [mm]
Gewicht [kg]
Realisierungszeiten
Bautechnische Begehung
Voraussetzung
Auftragseingang
Kalendertage
14
Entwurfsplanung
Voraussetzung
Durchführung der bautechnischen Begehung
Kalendertage
45
Ausführungsplanung
Voraussetzung
Freigabe der Entwurfsplanung
Kalendertage
14
Baubeginn
Voraussetzung
Freigabe der Ausführungsplanung
Kalendertage
30
Bauzeit
Voraussetzung
Baubeginn
Kalendertage
20

Normen:

  • Nachweisführung nach DIN EN 1993-3
  • Windzone II
  • Geländekategorie II/III
  • Eiszone IV

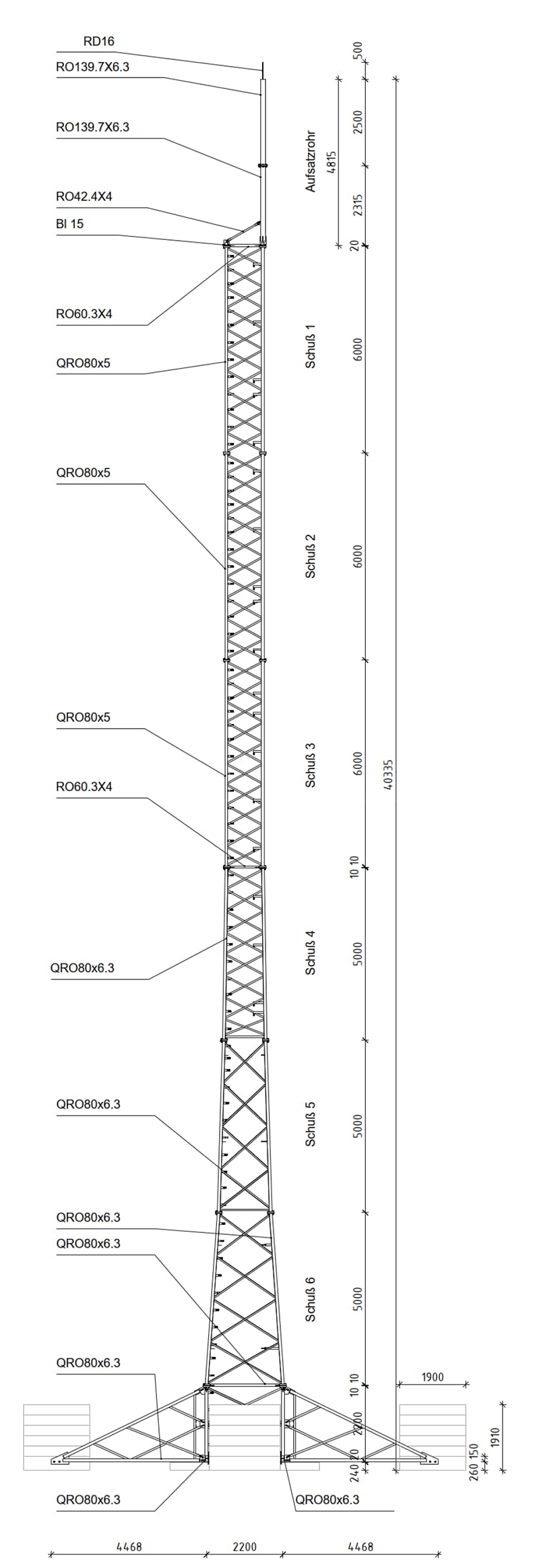

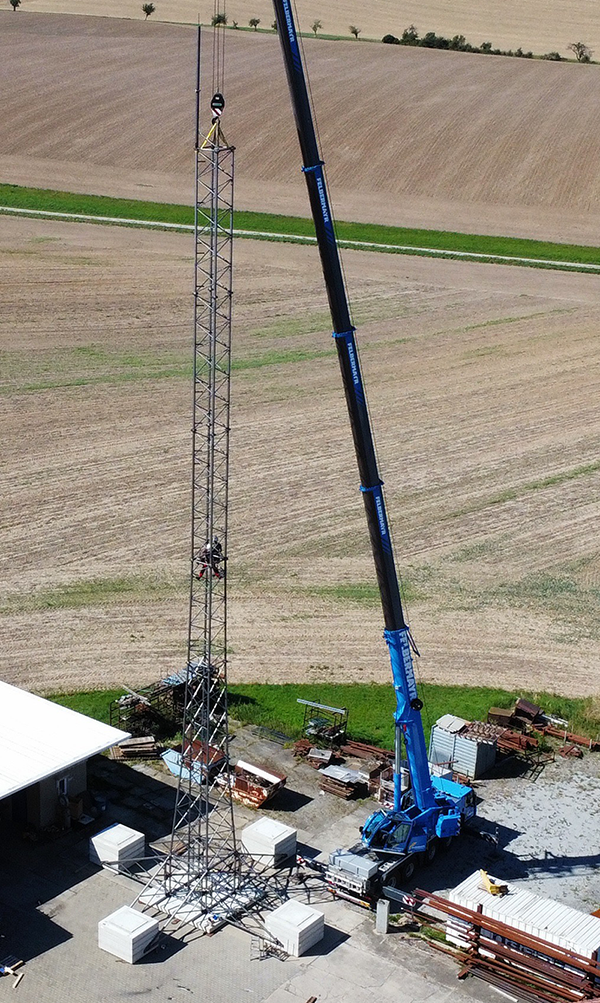

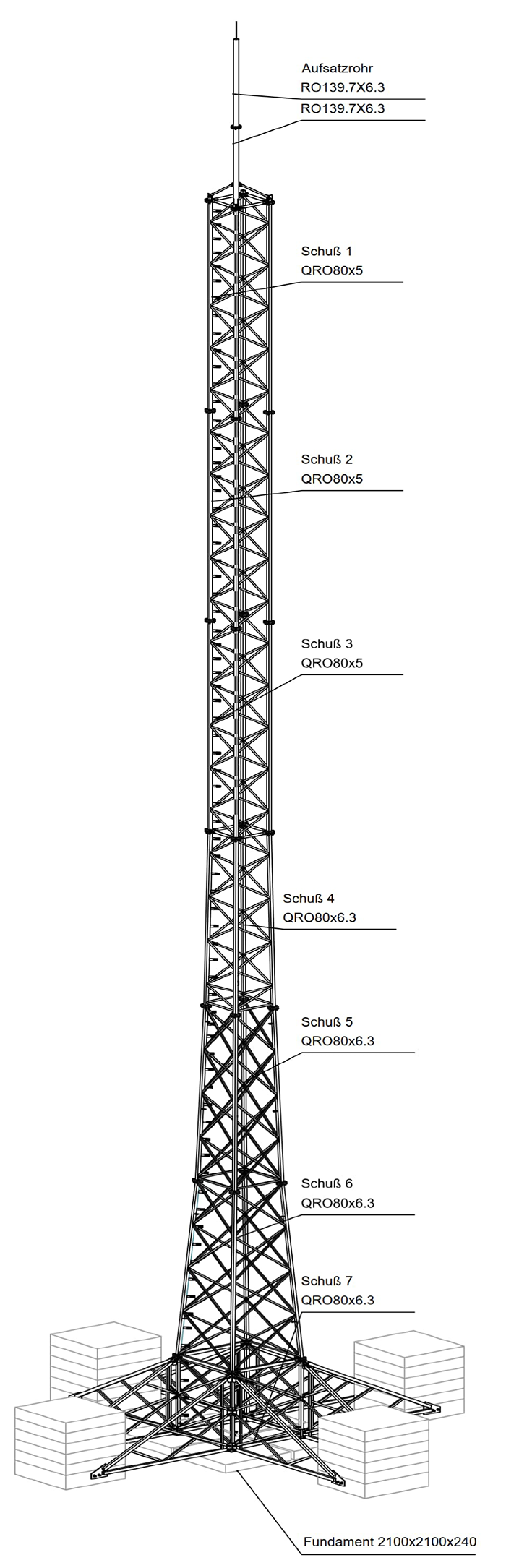

MGT400

Der MGT400 ist der große Bruder des MGT200: Er besitzt all die Qualitäten des obrigen, erreicht allerdings Turmhöhen von 22, 29m und 35 Metern. Somit eignet er sich ebenfalls ideal für die besonderen Einsatzgebiete

  • bei (Groß-)Veranstaltungen und Events,
  • bei Gebäudesanierungen sowie Umbau, Optimierung und Modernisierung von Funkstandorten,
  • bei Kündigung und Auslauf von Nutzungsverträgen,
  • zur Aufrechterhaltung von Netzbetrieben nach Unwetterkatastrophen.

Bei dem Stahlgittermast, bestehend aus Hohl- und Winkelprofilen mit einer innenliegenden Steigleiter, ist durch die vorgefertigten Mastelemente ein schneller Aufbau realisierbar und als temporäre Aufstellung (“Fliegender Bau”) kann er bis zu zwei Jahre verwendet werden. Bei einer dauerhaften Aufstellung ist eine Baugenehmigung notwendig.

Masthöhen
Systemhöhe [m]
22
29
35
35+5
Gewicht [kg]
5050
5700
6350
6500
Belegungsfläche; jeder Masttyp kann mit einem Aufsatzrohr bis zu 6m Länge erweitert werden
temporäre Aufstellung
Mast [m²]
15
10,5
7
3,5
Aufsatzrohr [m²]
2,5
dauerhafte Aufstellung
Mast [m²]
15
10,5
7
3,5
Aufsatzrohr [m²]
2,5
Fundamente; Auflastfundamente aus Stahlbetonfertigteilen

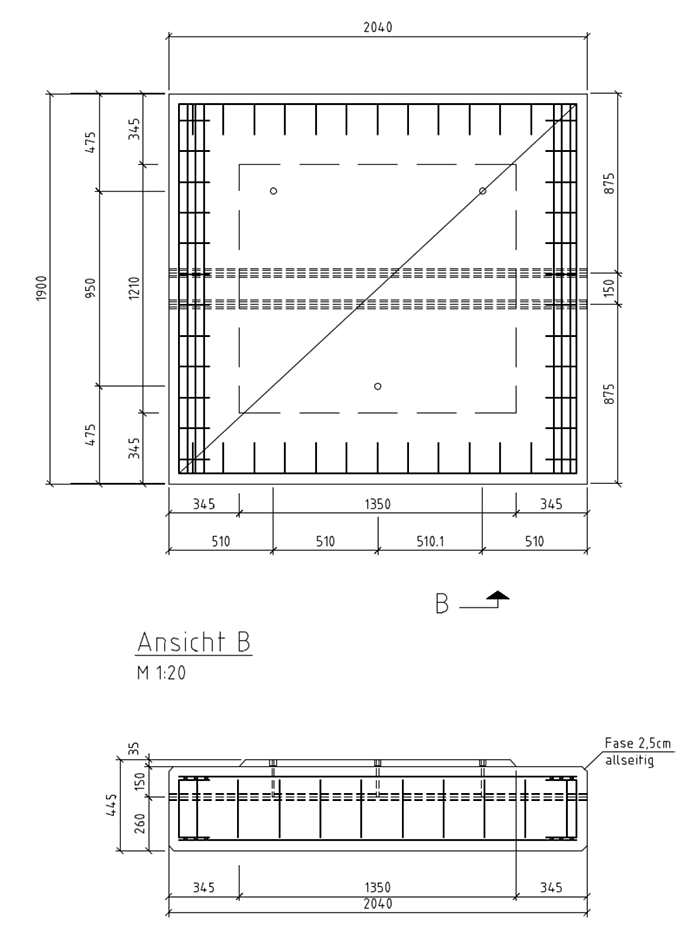

Grundstein
Breite x Länge [m]
2,04 x 1,9
Plattendicke [m]
0,45

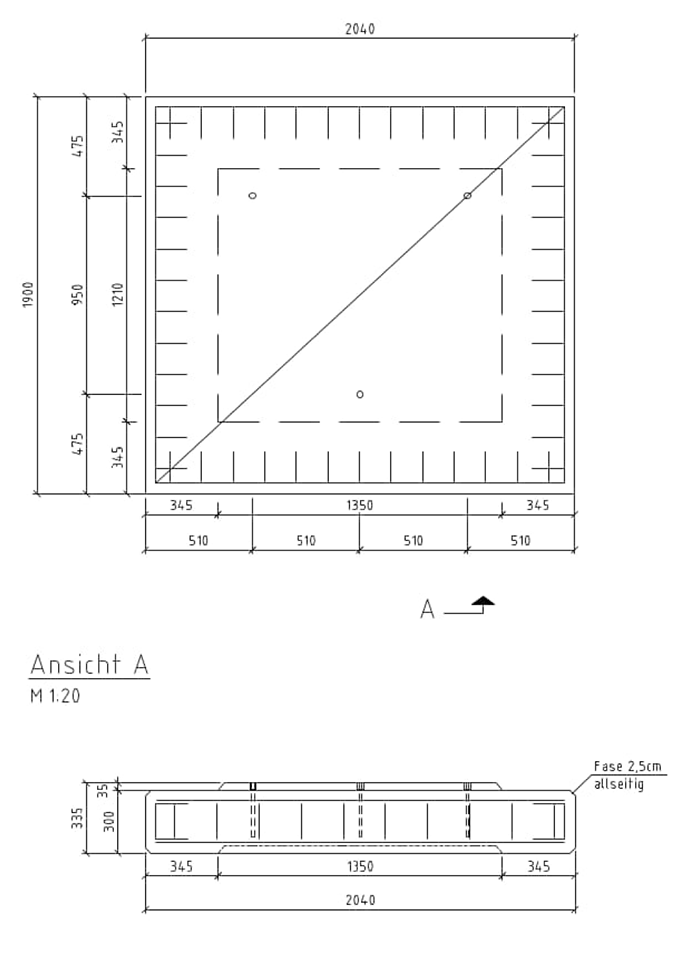

Auflastelement
Breite x Länge [m]
2,04 x 1,9
Plattendicke [m]
0,34
Anbauteile
Aufsatzrohr
Länge [m]
5
Querschnitt [mm]
139,7 x 6,3
Gewicht [kg]
120
Tragrohre
Anzahl
standortspezifische Auswahl mehrerer vorkonfektionierter Auslegerkonstruktion für Richtfunk- und Sektorantennen sowohl für eine Eckstielmontage als auch für das Aufsatzrohr vorhanden
Bühne
Länge [mm]
Ausladung [mm]
Querschnitt [mm]
Gewicht [kg]
Realisierungszeiten
Bautechnische Begehung
Voraussetzung
Auftragseingang
Kalendertage
14
Entwurfsplanung
Voraussetzung
Durchführung der bautechnischen Begehung
Kalendertage
45
Ausführungsplanung
Voraussetzung
Freigabe der Entwurfsplanung
Kalendertage
14
Baubeginn
Voraussetzung
Freigabe der Ausführungsplanung
Kalendertage
30
Bauzeit
Voraussetzung
Baubeginn
Kalendertage
20

Normen:

  • Nachweisführung nach DIN EN 1993-3
  • Windzone II
  • Geländekategorie II/III
  • Eiszone IV

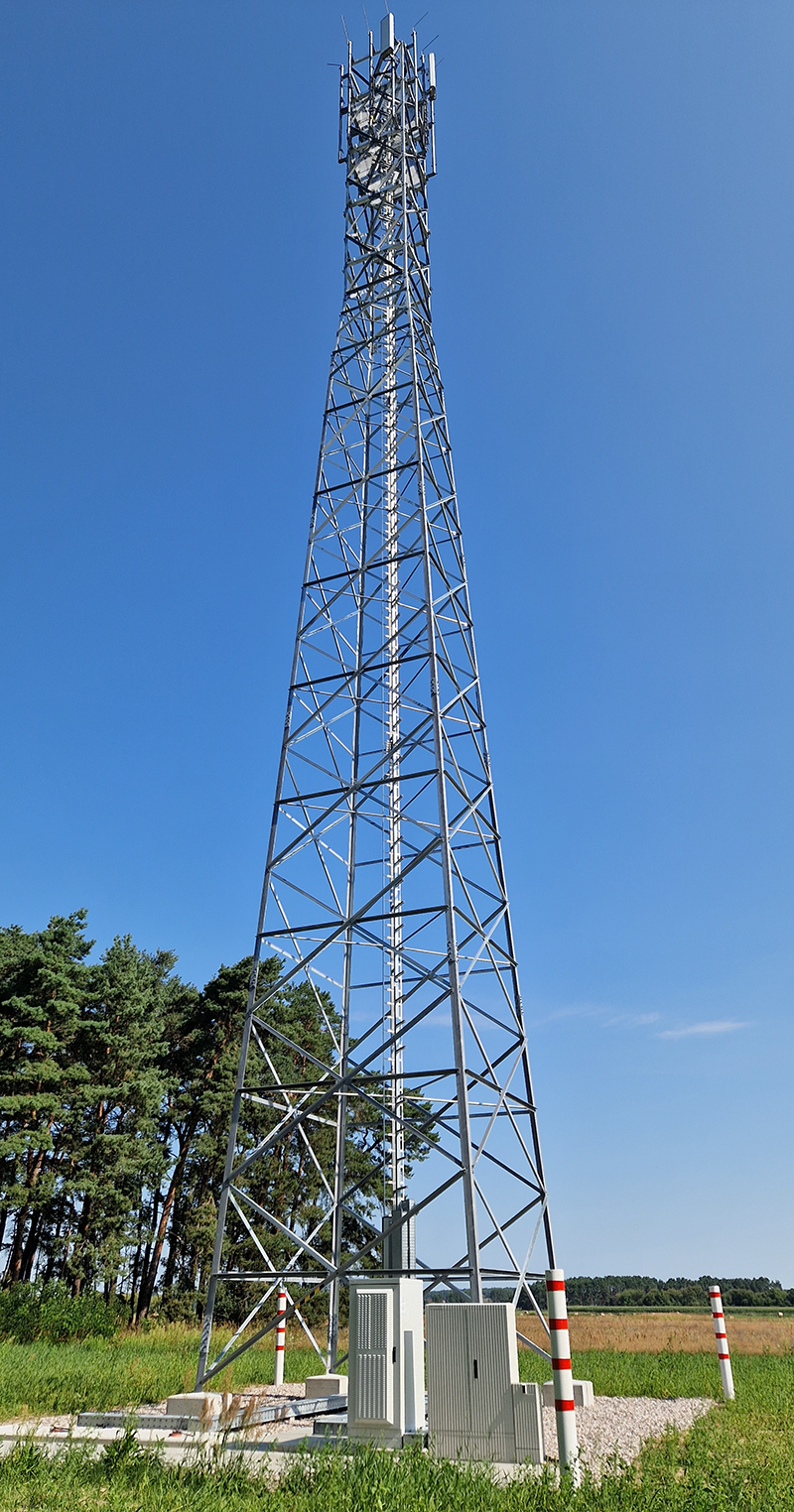

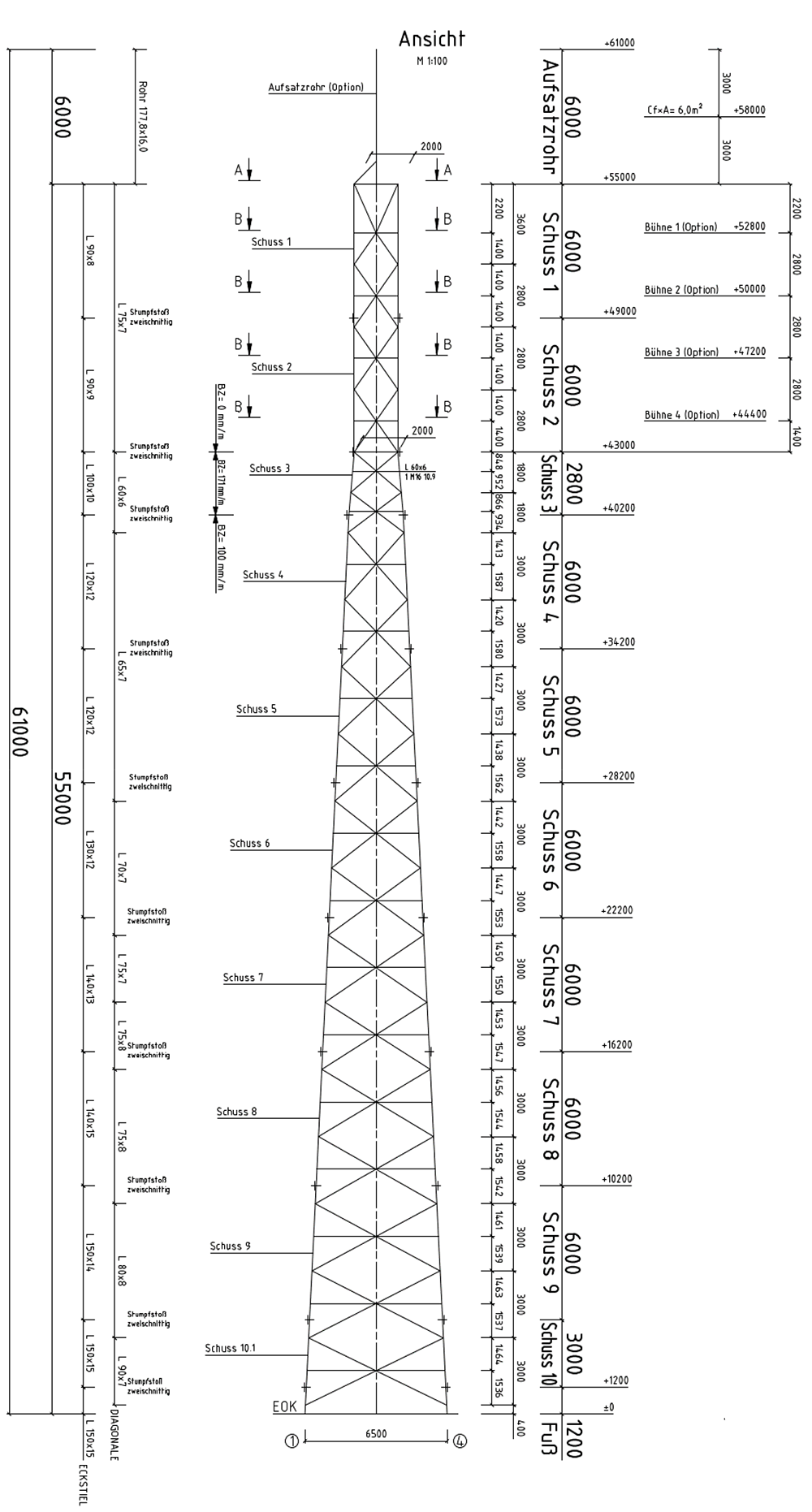

EEW

Der EEW hat nicht nur eine hohe Leistungsfähigkeit, sondern ist vor allen Dingen flexibel einsetzbar. Die Turmhöhe des Stahlgittermasts bewegt sich zwischen 30 und 55 Metern. Das zusätzliche Aufsatzrohr besitzt 6 Meter Länge. Dank flexiblem 3D-Softwaremodell sind Anpassungen auf Wunsch und nach örtlichen Besonderheiten problemlos machbar. Auch sind weitere Bühnen möglich, um die Belegungsfläche zu reduzieren. Grundsätzlich ist der aus Winkelprofilen bestehende Mast mit vier innenliegenden Bühnen ausgestattet, seine Antennenbelegung befindet sich bei 0,9*h.

Masthöhen
Systemhöhe [m]
30
35
40
45
50
55
Gewicht [kg]
7690
9270
11320
12890
15250
17990
Belegungsfläche; jeder Masttyp kann mit einem Aufsatzrohr bis zu 6m Länge erweitert werden
Mast [m²]
26
23,5
22,5
22
22
21,5
Aufsatzrohr [m²]
6

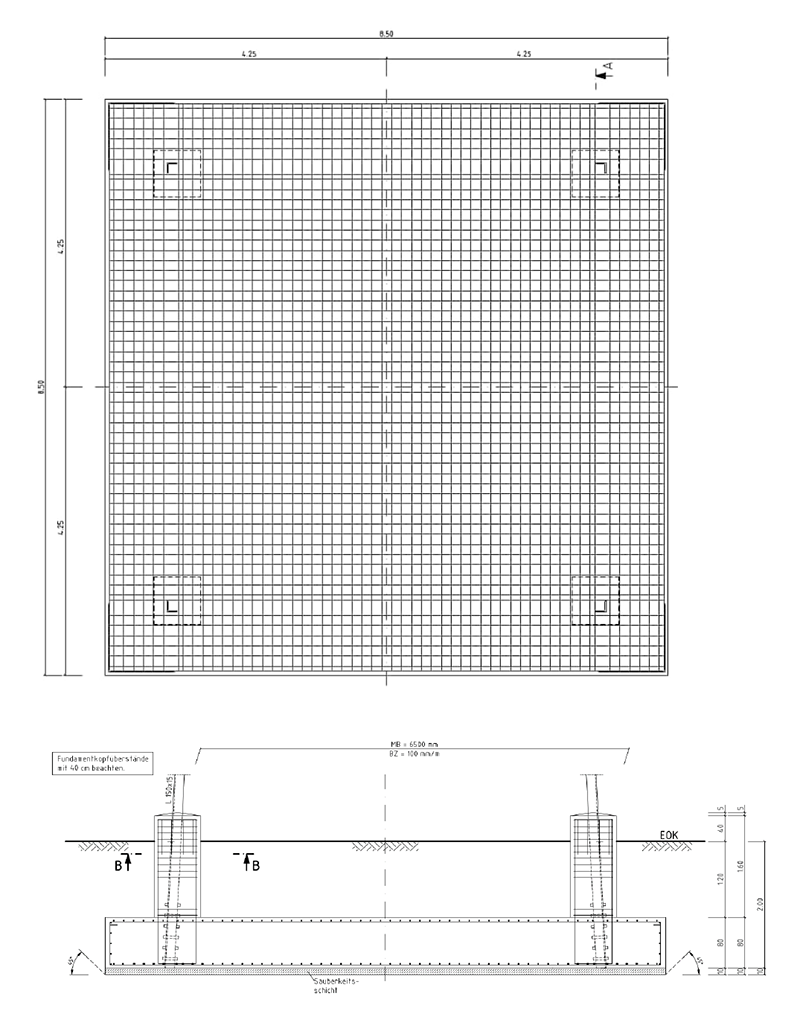

Fundamente; Einbindetiefe 2m
ohne Auftrieb
Breite/Länge [m]
6
6,5
7
7,5
8
8,5
Plattendicke [m]
0,6
0,7
0,7
0,7
0,8
0,8
mit vollem Auftrieb
Breite/Länge [m]
7
7,6
8,2
8,8
9,4
10
Plattendicke [m]
0,6
0,7
0,8
0,8
0,8
0,8
Anbauteile
Aufsatzrohr
Länge [m]
6
Querschnitt [mm]
177,8 x 16
Gewicht [kg]
440

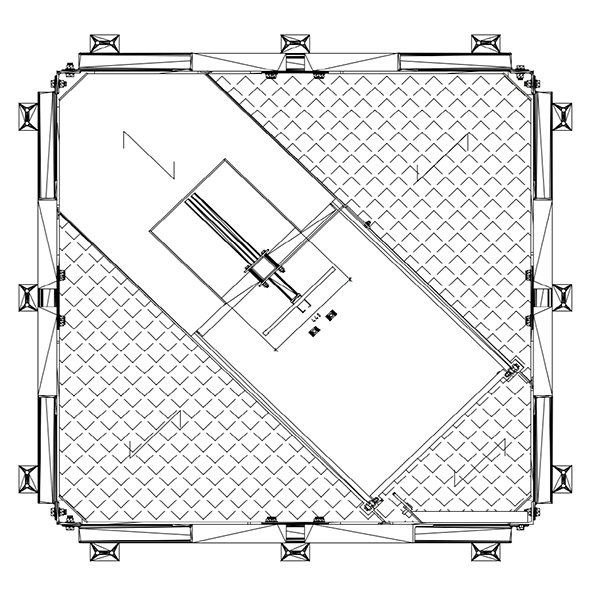

Bühnen
Anzahl
4
Gewicht [kg]
125

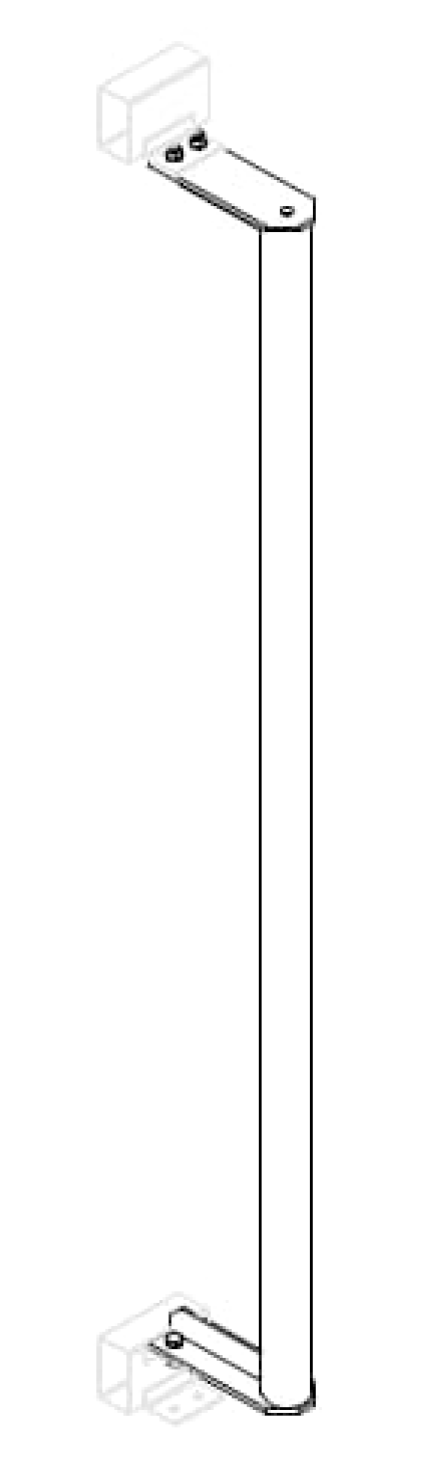

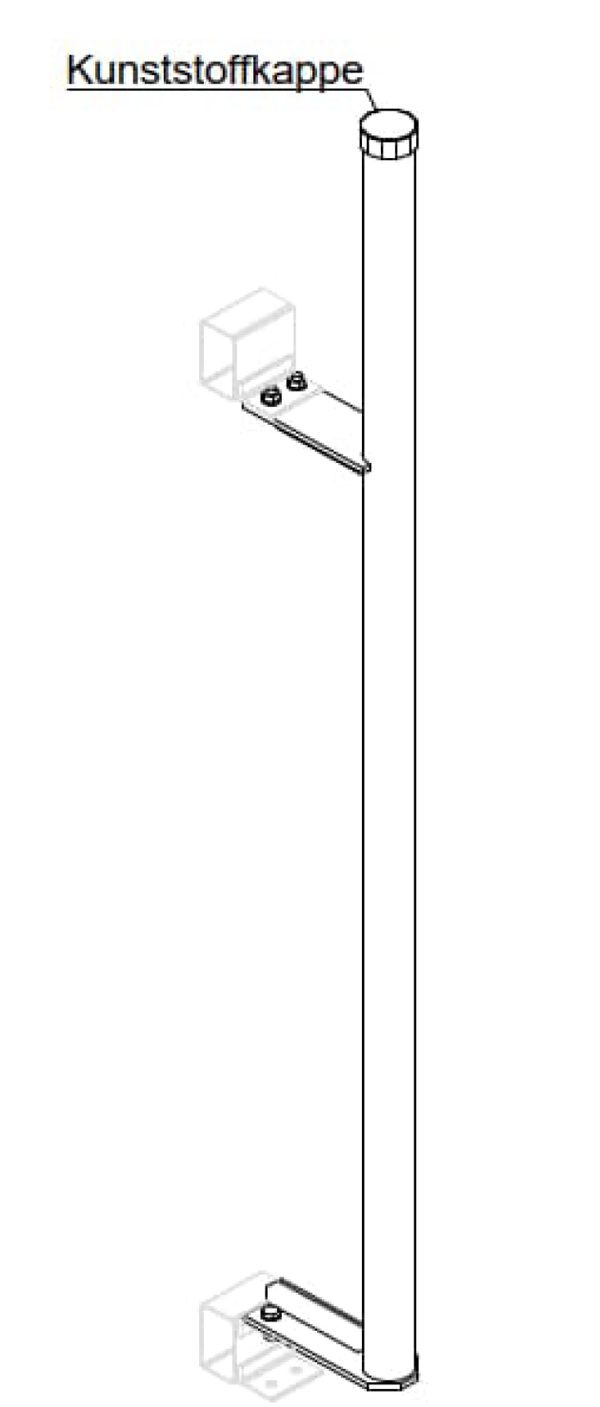

Tragrohre
Anzahl
maximal 12 je Bühne
Bühne
1. Bühne (oberste)
2. bis 4. Bühne (oberste)
Sektor
Richtfunk
Sektor
Richtfunk
Länge [mm]
2700
2700
2700
2660
2660
2660
Ausladung [mm]
285
285/500
300
305
285
300
Querschnitt [mm]
114,3 x 6,3
88,9 x 5
114,3 x 6,3
114,3 x 6,3
88,9 x 5
114,3 x 6,3
Gewicht [kg]
63
40/47
103
60
40
101

Normen:

  • Nachweisführung nach DIN EN 1993-3
  • Windzone II
  • Geländekategorie II/III
  • Eiszone IV
Realisierungszeiten
Bautechnische Begehung
Voraussetzung
Auftragseingang
Kalendertage
14
Entwurfsplanung
Voraussetzung
Durchführung der bautechnischen Begehung
Kalendertage
45
Bauantragsverfahren
Voraussetzung
Freigabe der Entwurfsplanung
Kalendertage
14
Ausführungsplanung
Voraussetzung
Erhalt der Baugenehmigung
Kalendertage
14
Baubeginn
Voraussetzung
Freigabe der Ausführungsplanung
Kalendertage
40
Bauzeit
Voraussetzung
Baubeginn
Kalendertage
100

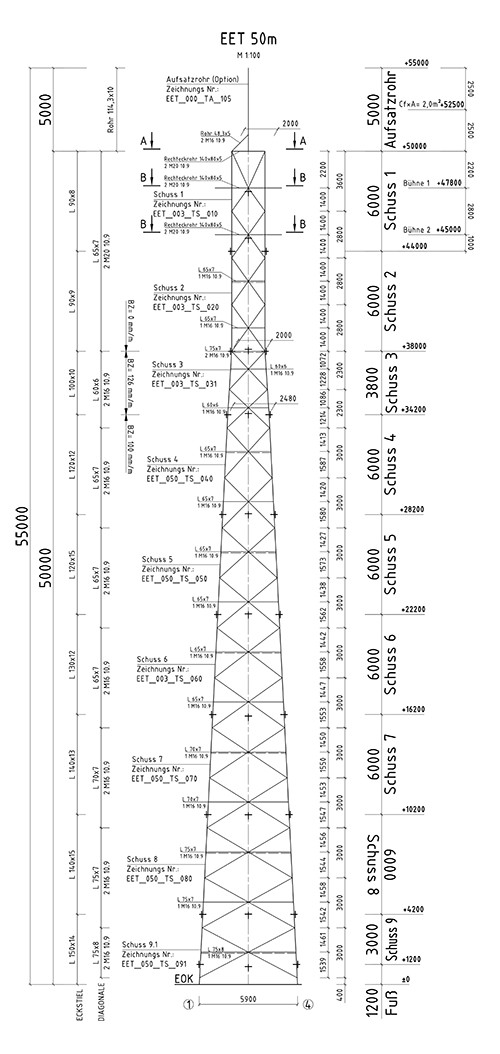

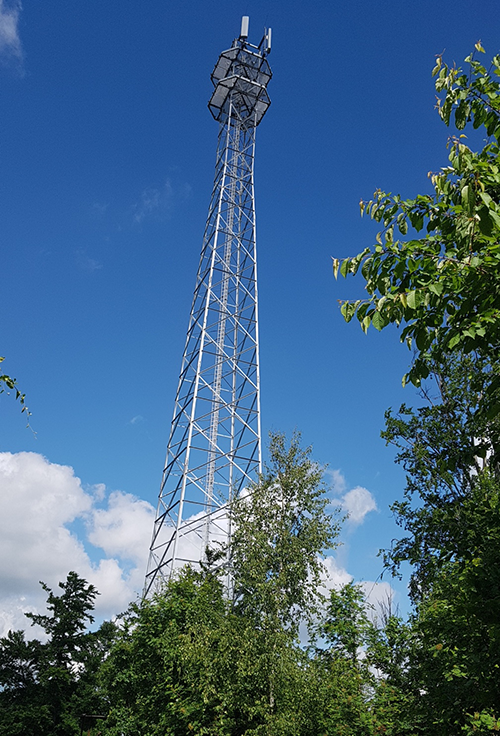

EET

Der EET ähnelt in vielen Dingen dem EEW; der Stahlgittermast besitzt eine Turmhöhe von 30 bis 50 Metern mit einem zusätzlichen Aufsatzrohr von 6 Metern Länge. Ebenfalls liegt die Antennenbelegung bei 0,9*h mit, er besitzt innenliegende Steigleitern und ist genauso flexibel und leistungsfähig einsetzbar. Der primäre Unterschied liegt im Aufbau der Bühnen, da der EET zwei Innenbühnen besitzt, die zusätzlich auch als Außenbühnen erweiterbar sind. Weitere Bühnen sind möglich und reduzieren die Belegungsfläche. Auch hier ist eine Anpassung an Ihre Wünsche und örtliche Besonderheiten dank flexiblem 3D-Softwaremodell möglich.

Masthöhen
Systemhöhe [m]
30
35
40
50
Gewicht [kg]
3850
5540
7550
11560
Belegungsfläche; jeder Masttyp kann mit einem Aufsatzrohr bis zu 6m Länge erweitert werden
Mast [m²]
23
23
23
23
Aufsatzrohr [m²]
2

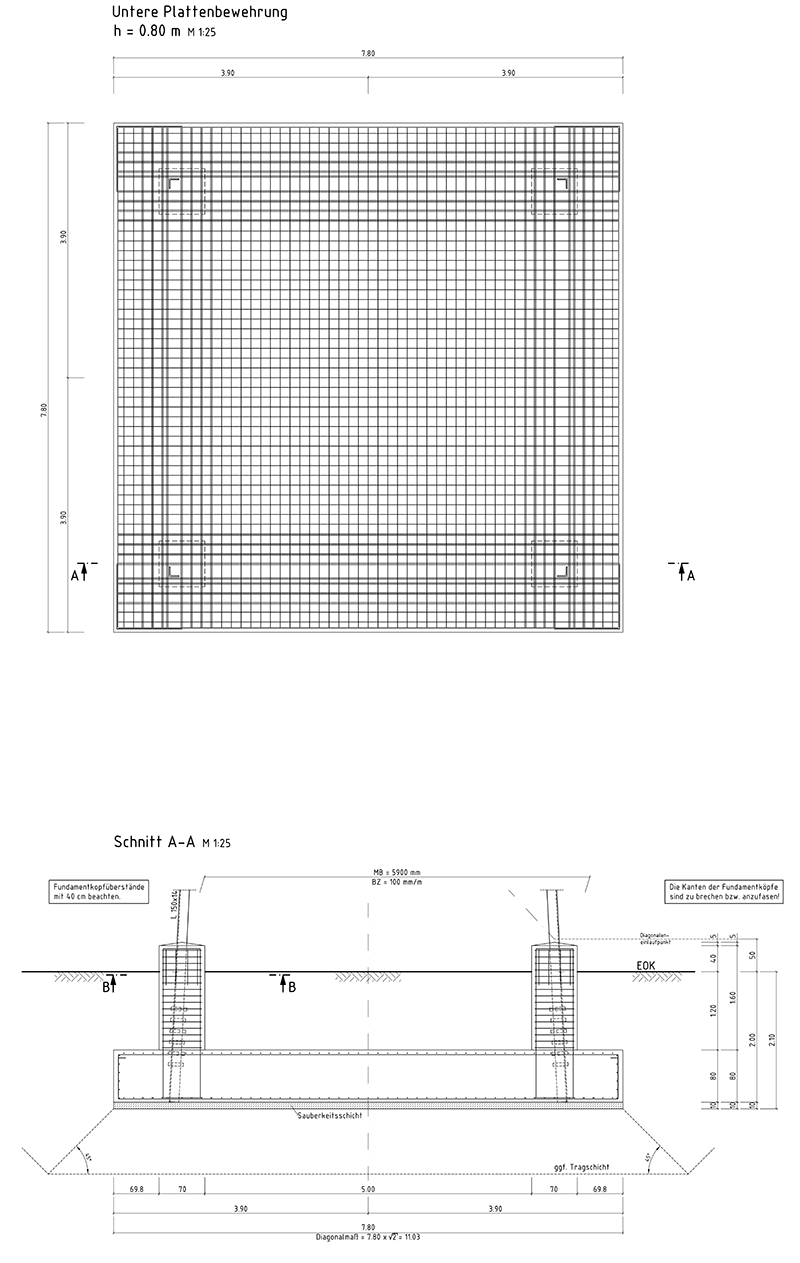

Fundamente; Einbindetiefe 2m
ohne Auftrieb
Breite/Länge [m]
5,8
6,3
6,8
7,8
Plattendicke [m]
0,5
0,6
0,7
0,8
mit vollem Auftrieb
Breite/Länge [m]
6,8
7,4
8
9,2
Plattendicke [m]
0,5
0,6
0,7
0,8
Anbauteile
Aufsatzrohr
Länge [m]
6
Querschnitt [mm]
177,8 x 12,5
Gewicht [kg]
304

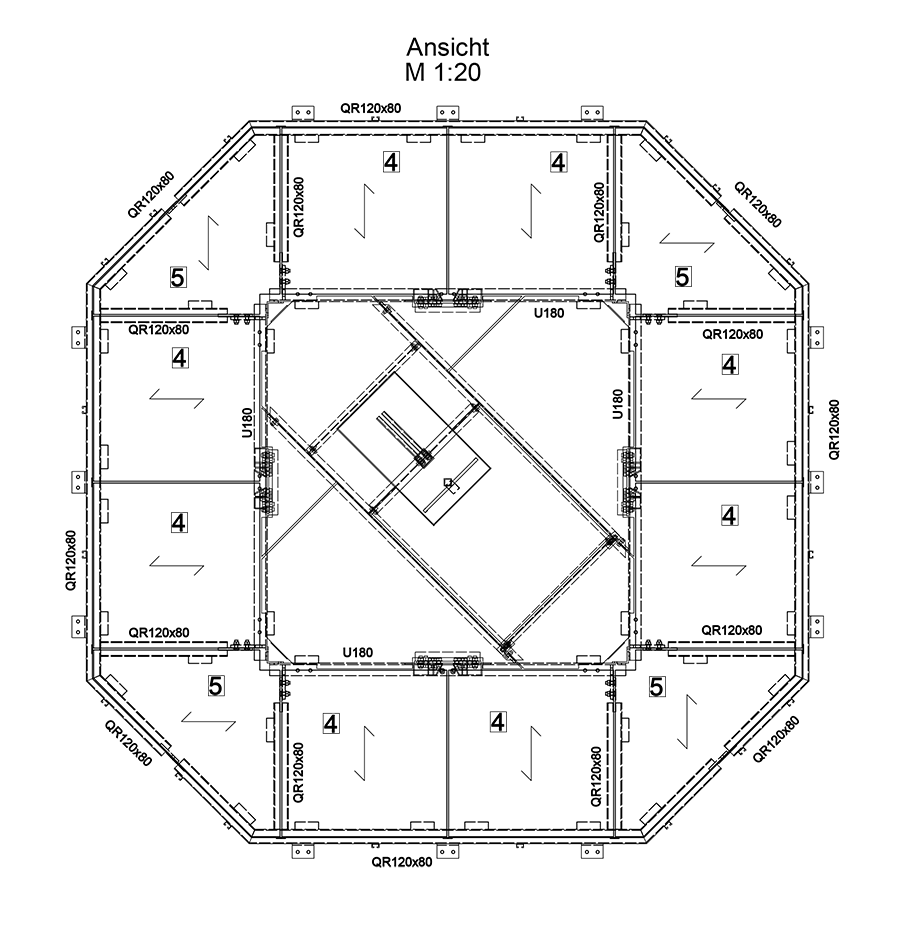

Bühnen
Anzahl
2 (Außen- und Innenbühnen)
Gewicht [kg]
218 (Innenbühne); 775 (Außenbühne)

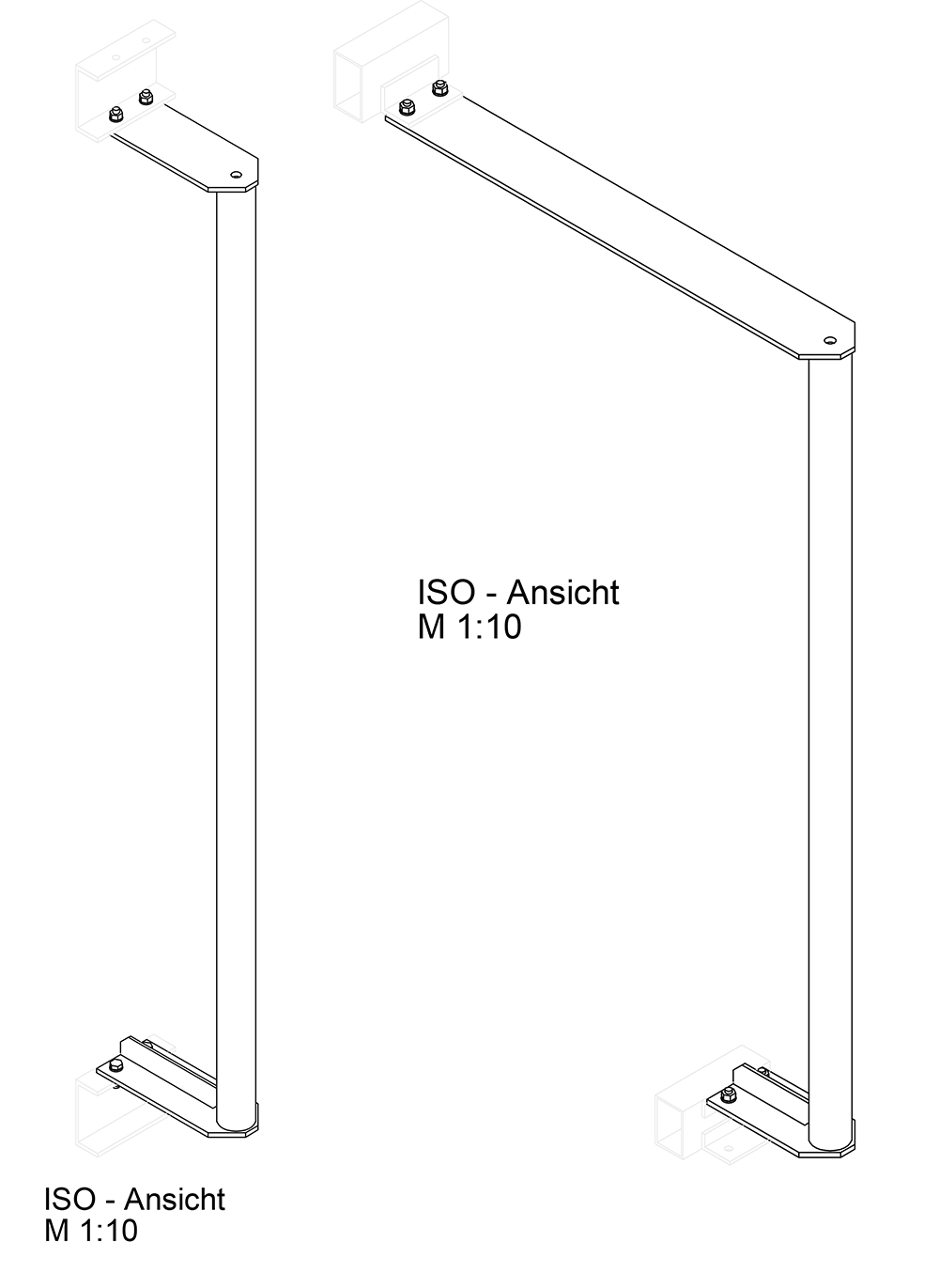

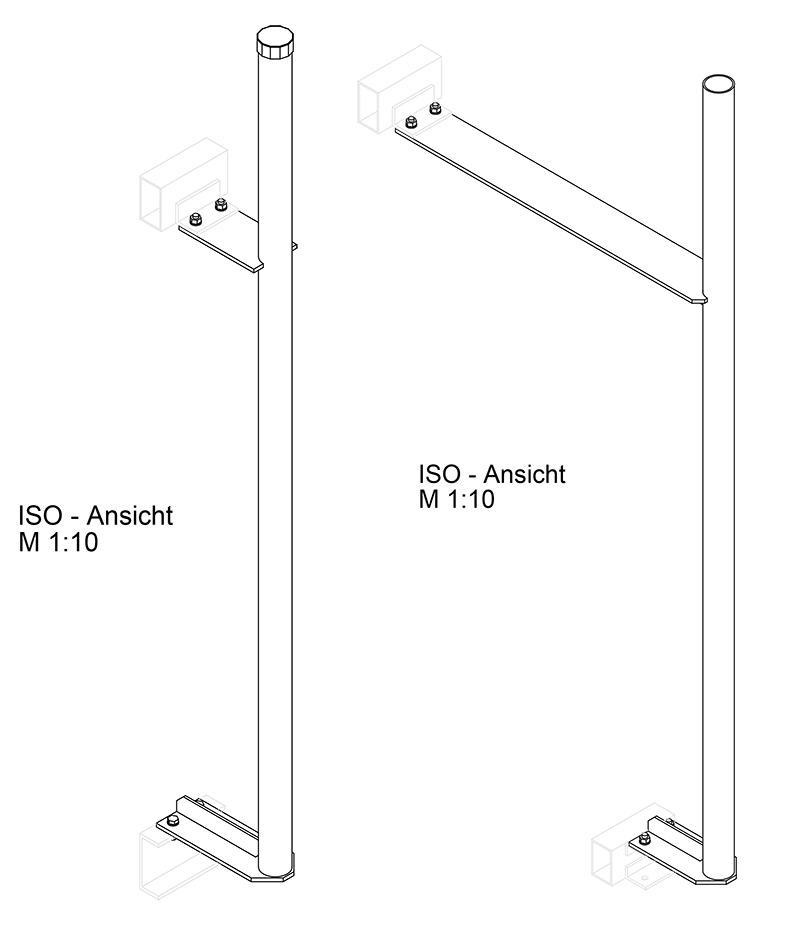

Tragrohre
Anzahl
maximal 12 je Bühne
Bühne
1. Bühne (oberste)
2. Bühne
Sektor
Richtfunk
Sektor & Richtfunk
Länge [mm]
2700
2000
2600
Ausladung [mm]
365
365
365
Querschnitt [mm]
88,9 x 5
88,9 x 5
88,9 x 5
Gewicht [kg]
60
53
45
Realisierungszeiten
Bautechnische Begehung
Voraussetzung
Auftragseingang
Kalendertage
14
Entwurfsplanung
Voraussetzung
Durchführung der bautechnischen Begehung
Kalendertage
45
Bauantragsverfahren
Voraussetzung
Freigabe der Entwurfsplanung
Kalendertage
14
Ausführungsplanung
Voraussetzung
Erhalt der Baugenehmigung
Kalendertage
14
Baubeginn
Voraussetzung
Freigabe der Ausführungsplanung
Kalendertage
40
Bauzeit
Voraussetzung
Baubeginn
Kalendertage
100

Normen:

  • Nachweisführung nach DIN EN 1993-3
  • Windzone II
  • Geländekategorie II/III
  • Eiszone IV

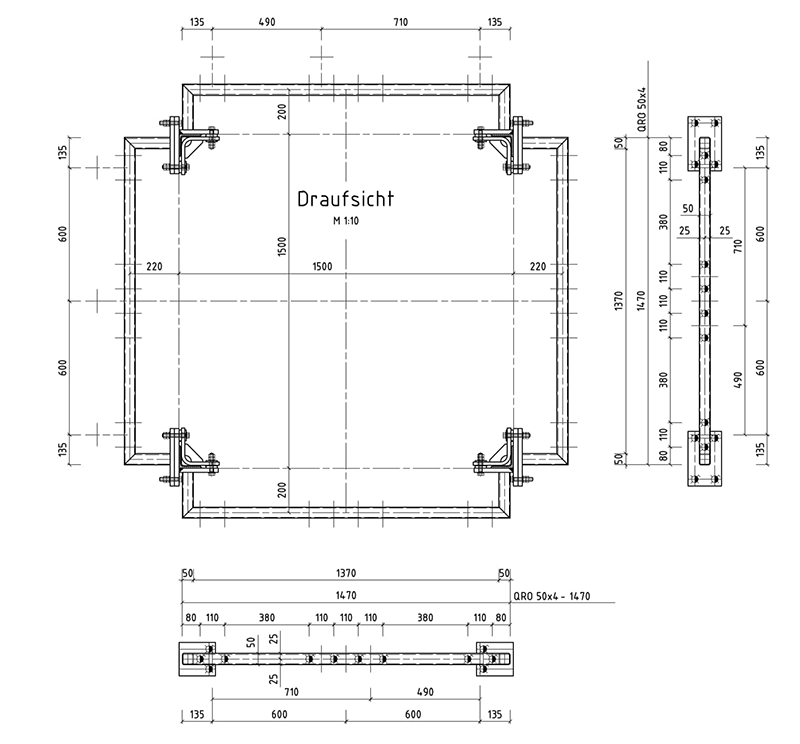

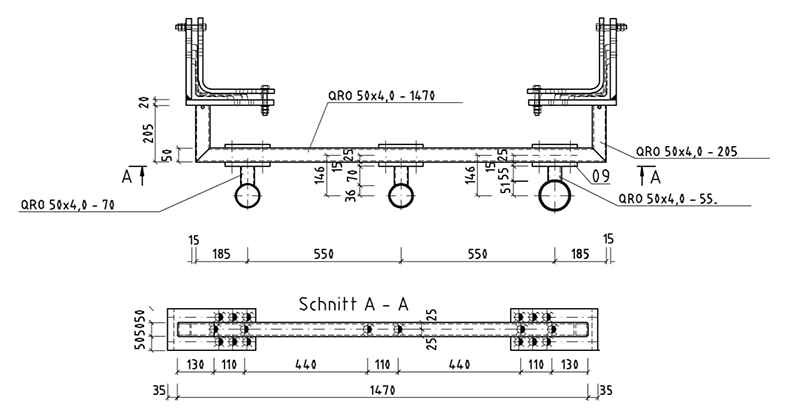

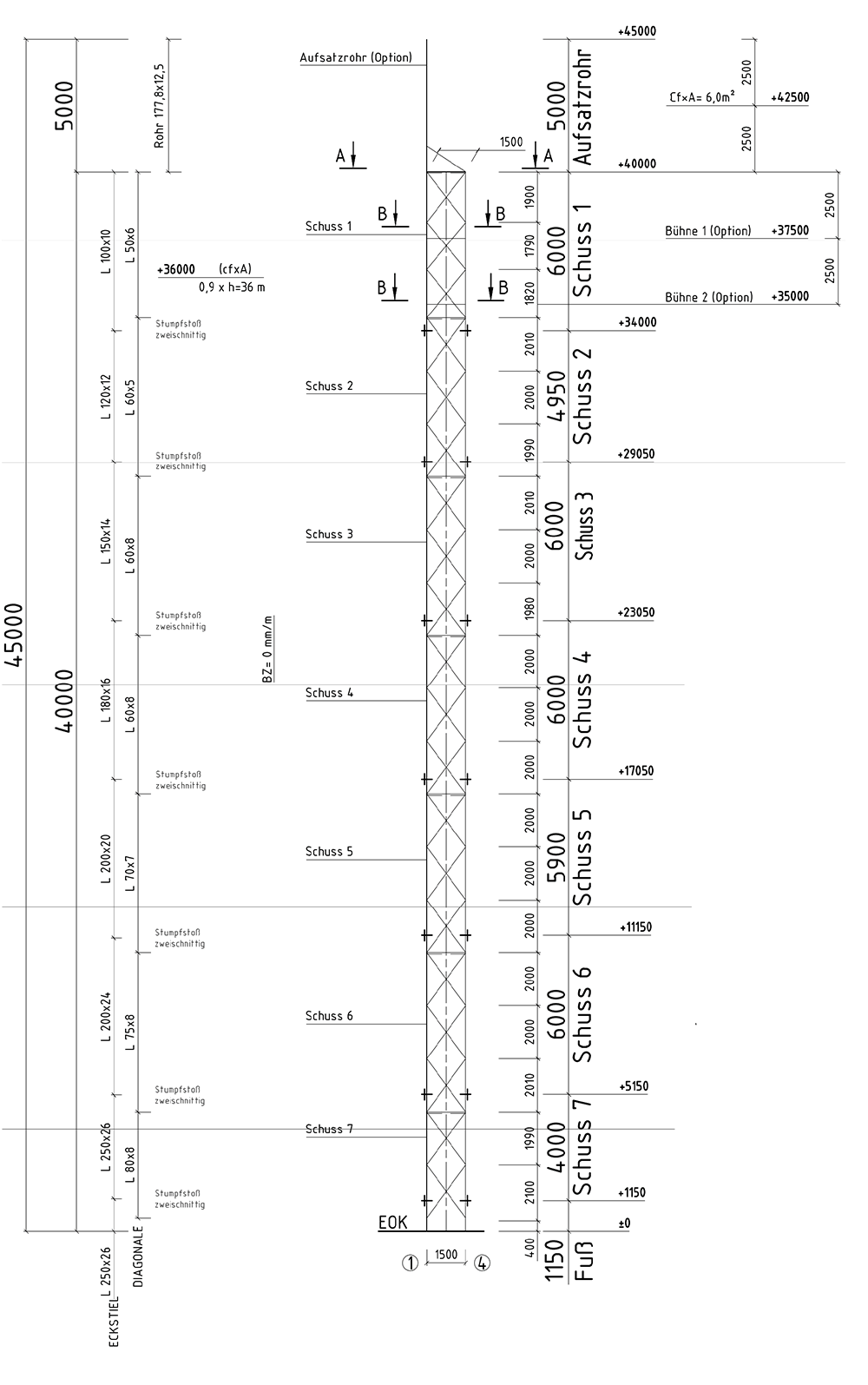

EEWA

Der EEWA ist die noch flexiblere Version des EEW: Gerade bei beengten Grundstücksverhältnissen kann der bis zu 40 Meter hohe Stahlgitterturm glänzen. Dank flexiblem 3D-Softwaremodell sind Anpassungen auf Wunsch und nach örtlichen Besonderheiten problemlos machbar. Auch sind weitere Bühnen möglich, um die Belegungsfläche zu reduzieren. Bei den Bühnenkonstruktionen gibt es jeweils eine geschraubte Variante (2,5 Meter und 5 Meter unter Turmoberkante) sowie eine geklemmte (Montagehöhe variabel). Je nach Einsatzgebiet – ob Richtfunk, Sektorantenne oder antennennahe Systemtechnikkomponente wie etwa Remote Radio Units – können unterschiedliche Tragrohrlängen genutzt werden. Genau wie bei dem EEW besteht die Konstruktion des Stahlgittermasts mit innenliegender Steigleiter aus Winkelprofilen, die Antennenbelegung liegt bei 0,9*h.

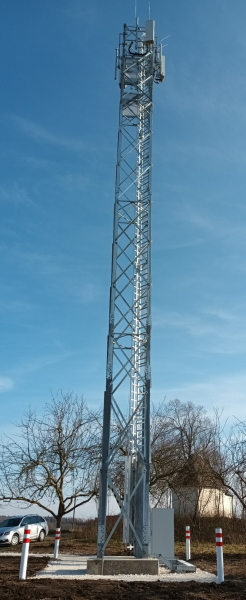

Mast-EEWA
Masthöhen
Systemhöhe [m]
20
25
30
35
40
Gewicht [kg]
3850
5550
6600
10850
14550
Belegungsfläche; jeder Masttyp kann mit einem Aufsatzrohr bis zu 5m Länge erweitert werden
Mast [m²]
24
22
20
23
20
Aufsatzrohr [m²]
6

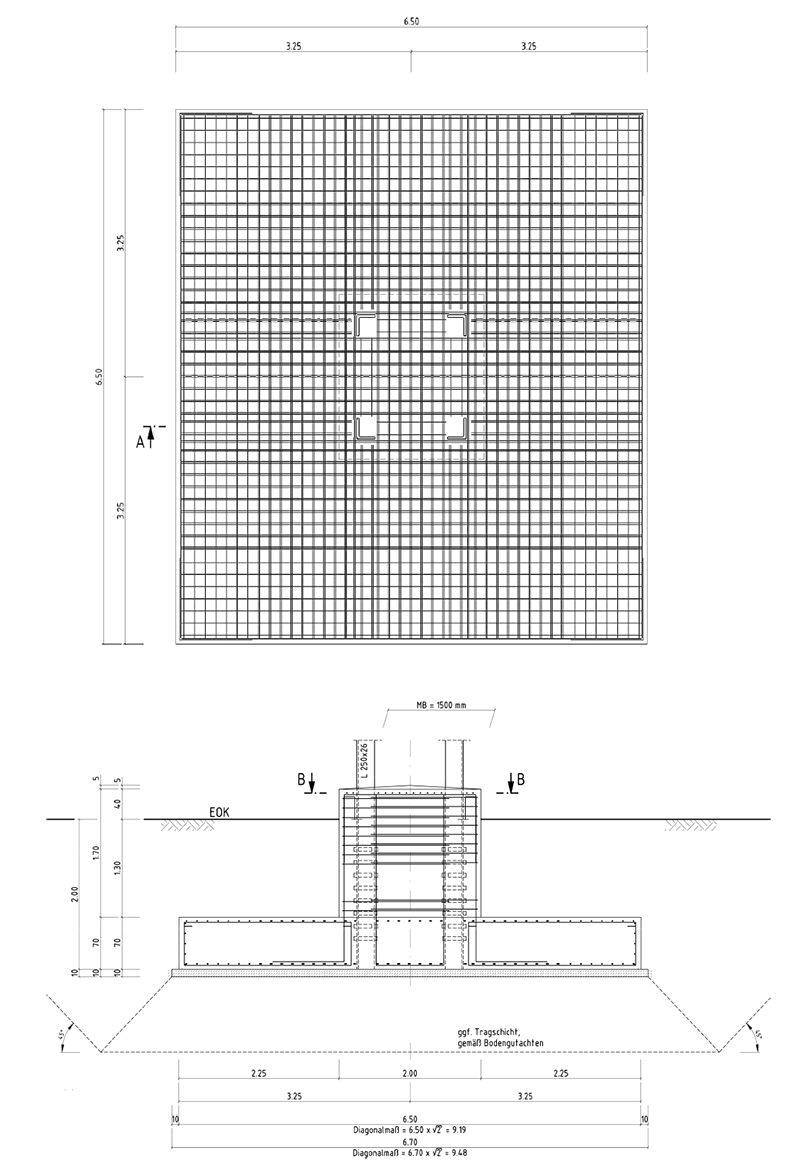

Fundamente; Einbindetiefe 2m
ohne Auftrieb
Breite/Länge [m]
4
5
5,5
6,1
6,5
Plattendicke [m]
0,5
0,5
0,6
0,7
0,7
mit vollem Auftrieb
Breite/Länge [m]
5,2
5,9
6,5
7,1
7,6
Plattendicke [m]
0,5
0,5
0,6
0,7
0,7
Anbauteile
Aufsatzrohr
Länge [m]
5
Querschnitt [mm]
177,8 x 8
Gewicht [kg]
220

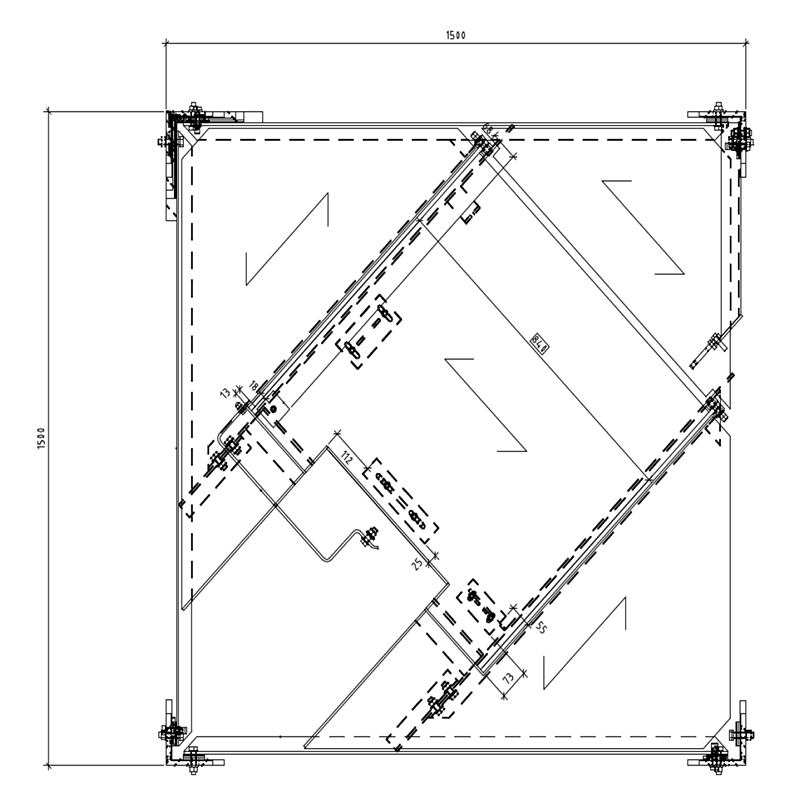

Bühnen
Anzahl
2
Gewicht [kg]
62

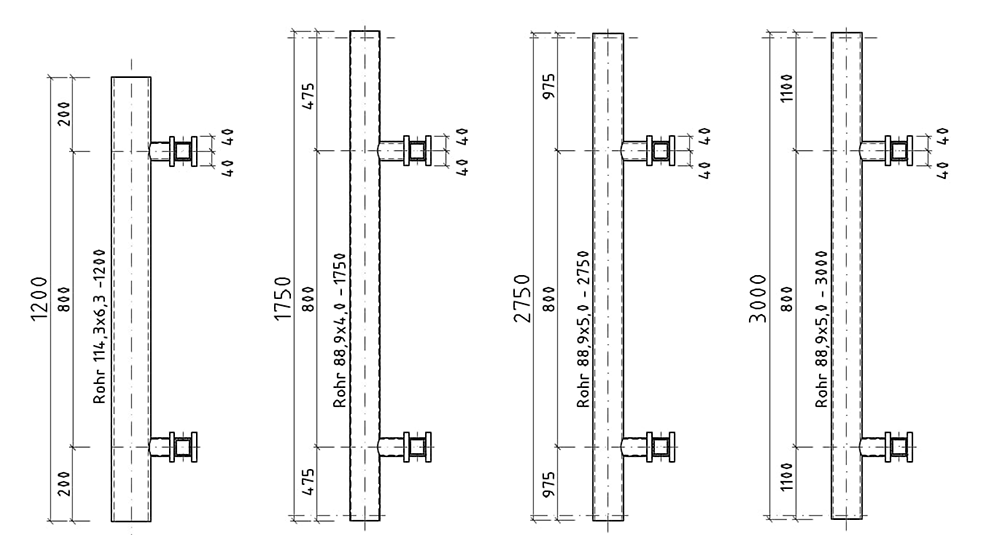

Tragrohre
Anzahl
maximal 12 je Bühne
Sektor
Richtfunk
Länge [mm]
1750
2750
3000
1200
Ausladung [mm]
122 oder 244
122 oder 244
Querschnitt [mm]
88,9 x 4
88,9 x 5
88,9 x 5
114,3 x 6,3
Gewicht [kg]
24
38
40
29
Realisierungszeiten
Bautechnische Begehung
Voraussetzung
Auftragseingang
Kalendertage
14
Entwurfsplanung
Voraussetzung
Durchführung der bautechnischen Begehung
Kalendertage
45
Bauantragsverfahren
Voraussetzung
Freigabe der Entwurfsplanung
Kalendertage
14
Ausführungsplanung
Voraussetzung
Erhalt der Baugenehmigung
Kalendertage
14
Baubeginn
Voraussetzung
Freigabe der Ausführungsplanung
Kalendertage
40
Bauzeit
Voraussetzung
Baubeginn
Kalendertage
100

Normen:

  • Nachweisführung nach DIN EN 1993-3
  • Windzone II
  • Geländekategorie II/III
  • Eiszone IV

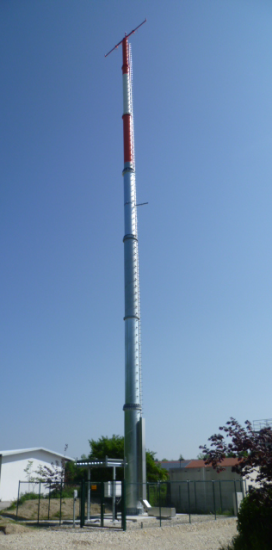

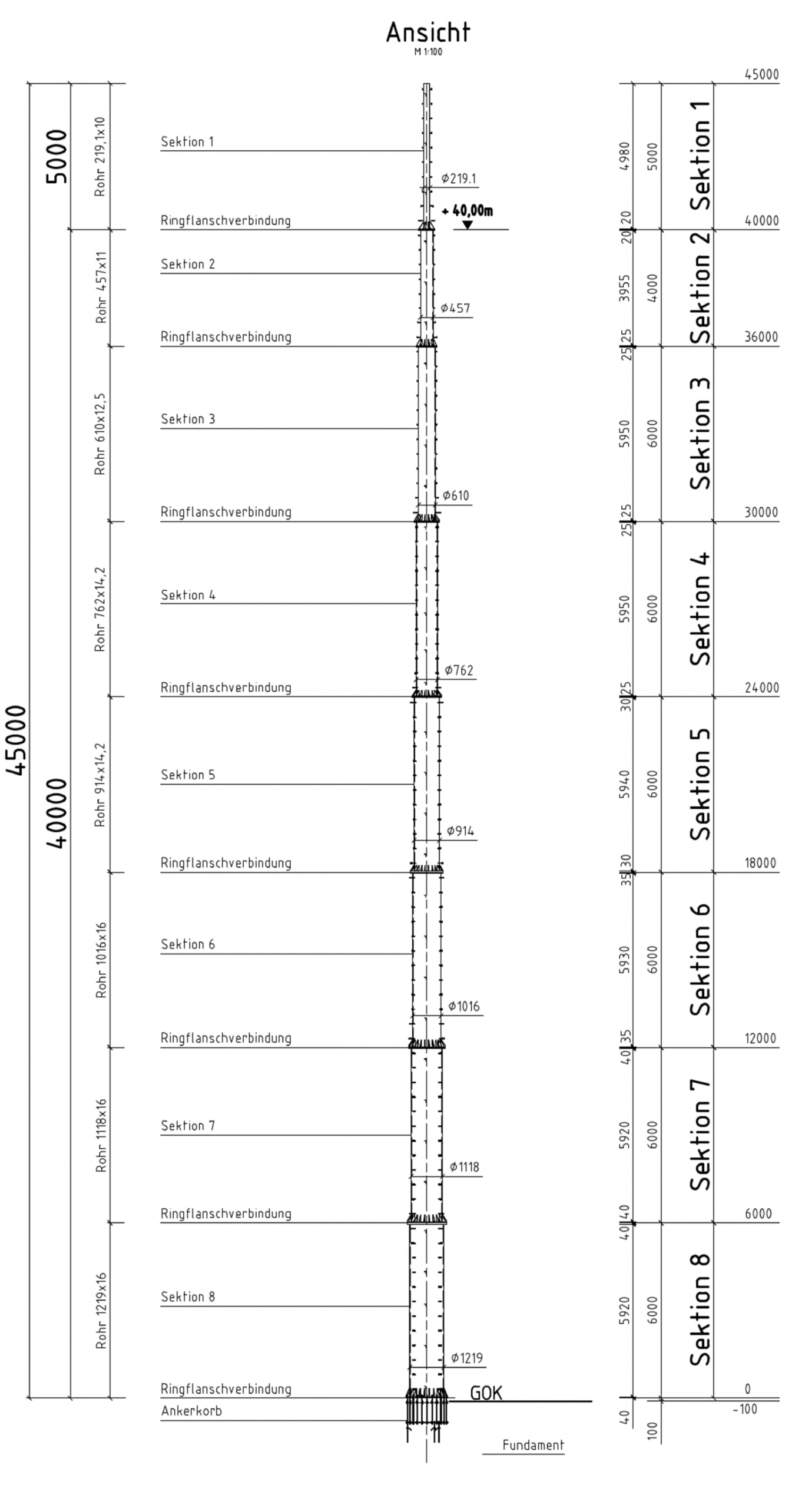

Mast-EER

EER

Der EER ist ein Stahlrohrmast mit einer Turmhöhe zwischen 10 und 40 Metern. Das zusätzliche Aufsatzrohr besitzt eine Länge von 5 Metern. Das Besondere an ihm: Die Antennenbelegung kann individuell festgelegt werden. Außerdem ist er flexibel einsetzbar und kann schnell und einfach montiert werden. Sein Erscheinungsbild ist zudem sehr unauffällig. Die Steigleiter ist außen befestigt, Außenbühnen können individuell festgelegt werden.

Masthöhen
Systemhöhe [m]
10 bis 40m in 5m-Abstufungen
Gewicht [kg]
standortspezifisch in Abhängigkeit von Antennenbelegung und Standort
Belegungsfläche; jeder Masttyp kann mit einem Aufsatzrohr bis zu 6m Länge erweitert werden
Mast [m²]
gemäß Kundenwunsch
Aufsatzrohr [m²]

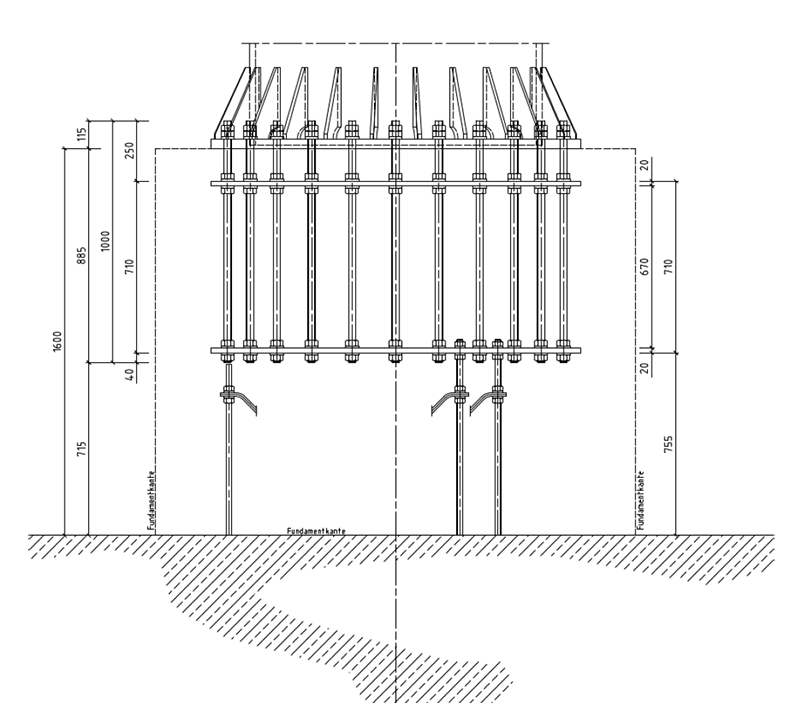

Fundamente
ohne Auftrieb
Breite/Länge [m]
standortspezifisches Blockfundament in Abhängigkeit der Baugrundverhältnisse und Antennenbelegung
Plattendicke [m]
mit vollem Auftrieb
Breite/Länge [m]
Plattendicke [m]
Anbauteile
Aufsatzrohr
Länge [m]
5
Querschnitt [mm]
standortspezifisch in Abhängigkeit von Antennenbelegung und Kundenwunsch
Gewicht [kg]

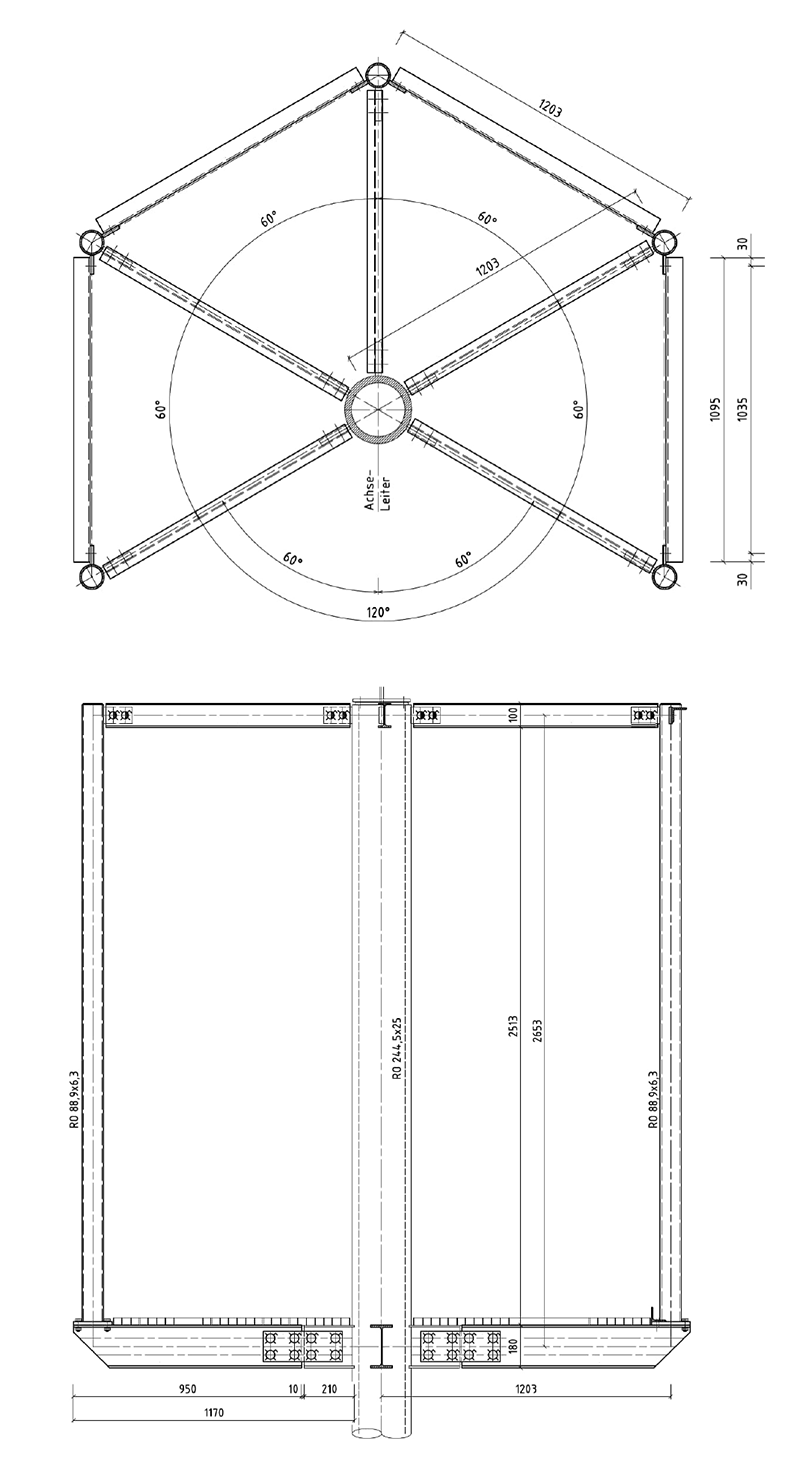

Bühnen
Anzahl
standortspezifisch in Abhängigkeit von Antennenbelegung und Kundenwunsch
Gewicht [kg]

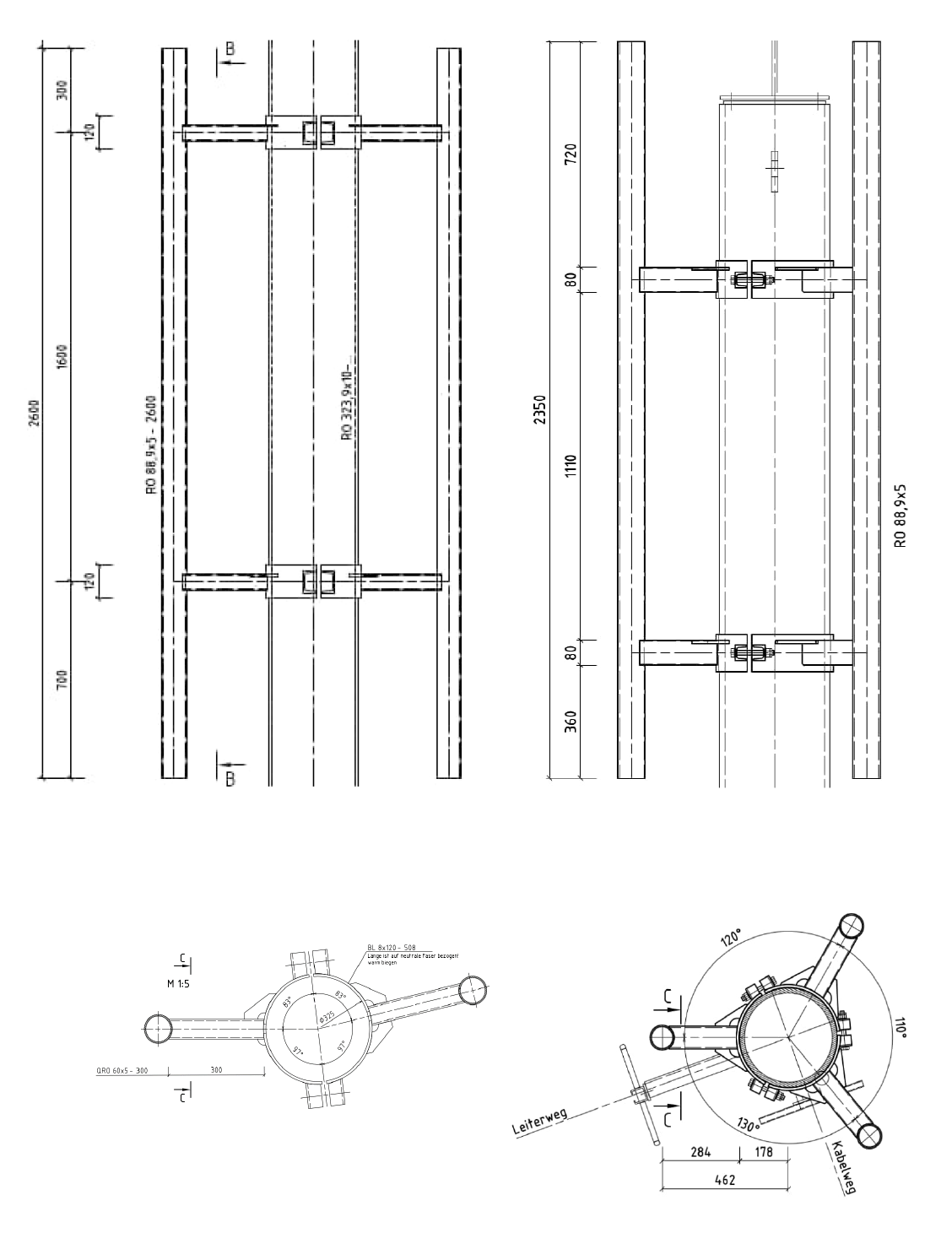

Tragrohre
Anzahl
  • standortspezifische Auswahl
  • Antennenhalterung für einen der mehreren Sektorantennen
  • Antennenhalterung für Richtfunkantennen
  • Omnigabel & GPS-Halterungen
Bühne
Länge [mm]
Ausladung [mm]
Querschnitt [mm]
Gewicht [kg]
Realisierungszeiten
Bautechnische Begehung
Voraussetzung
Auftragseingang
Kalendertage
14
Entwurfsplanung
Voraussetzung
Durchführung der bautechnischen Begehung
Kalendertage
45
Bauantragsverfahren
Voraussetzung
Freigabe der Entwurfsplanung
Kalendertage
14
Ausführungsplanung
Voraussetzung
Erhalt der Baugenehmigung
Kalendertage
14
Baubeginn
Voraussetzung
Freigabe der Ausführungsplanung
Kalendertage
40
Bauzeit
Voraussetzung
Baubeginn
Kalendertage
100

Normen:

  • Nachweisführung nach DIN EN 1993-3
  • Windzone II
  • Geländekategorie II/III
  • Eiszone IV

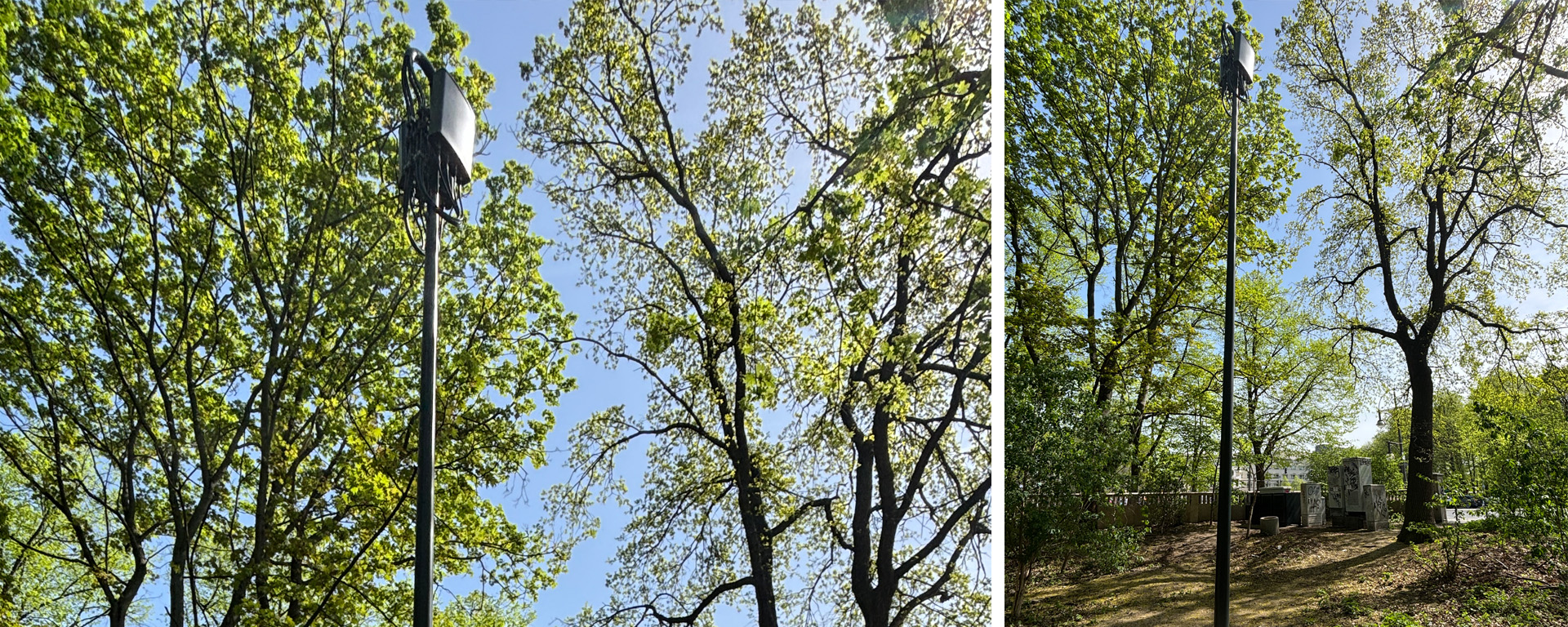

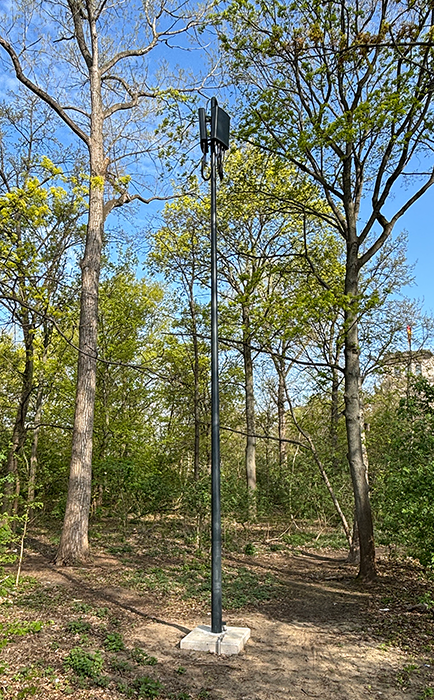

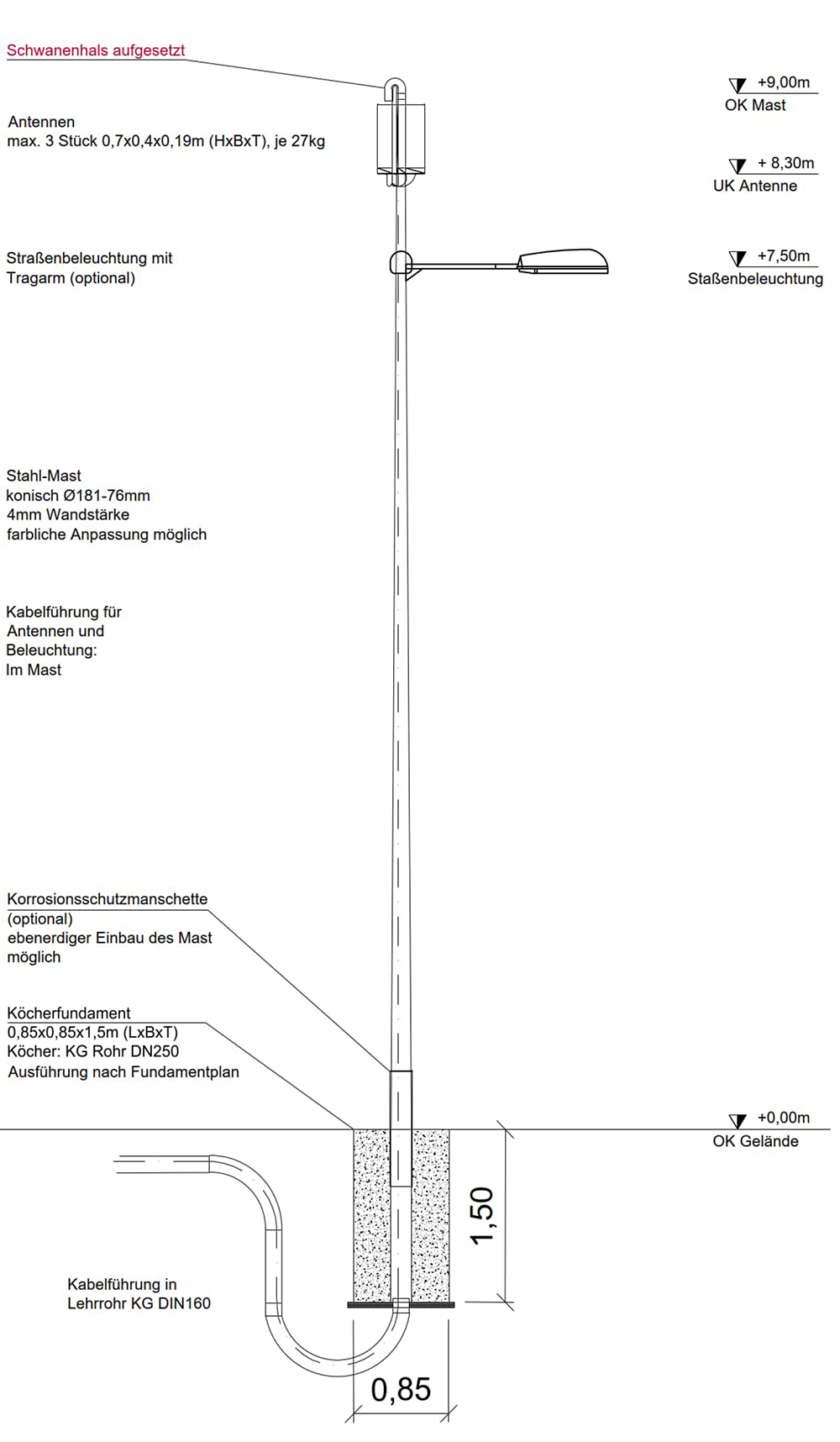

Der City Mast

Der City Mast ist explizit für den Einsatz in Städten konzipiert worden: Sein Aufbau und Aussehen ist an einer Standard-Straßenlaterne angelehnt und kann tatsächlich bei Wunsch durch die Montage einer Straßenbeleuchtung bei 7,50m über Geländeoberkante auch als eben jene genutzt werden. Das unauffällige Erscheinungsbild lässt ihn perfekt in urbanen Gebieten mit seiner Umgebung verschmelzen und eignet sich hervorragend für den Aufbau von Mikrozellen. Da die Masthöhe unter 10 Metern liegt, ist keine Baugenehmigung für den konischen Stahlrohrmast erforderlich. Die Gründung erfolgt mit einem Köcherfundament.

Masthöhen
Systemhöhe [m]
9
Gewicht [kg]
150
Belegungsfläche; zusätzliche Montage einer Straßenbeleuchtung möglich
Mast [m²]
0,85

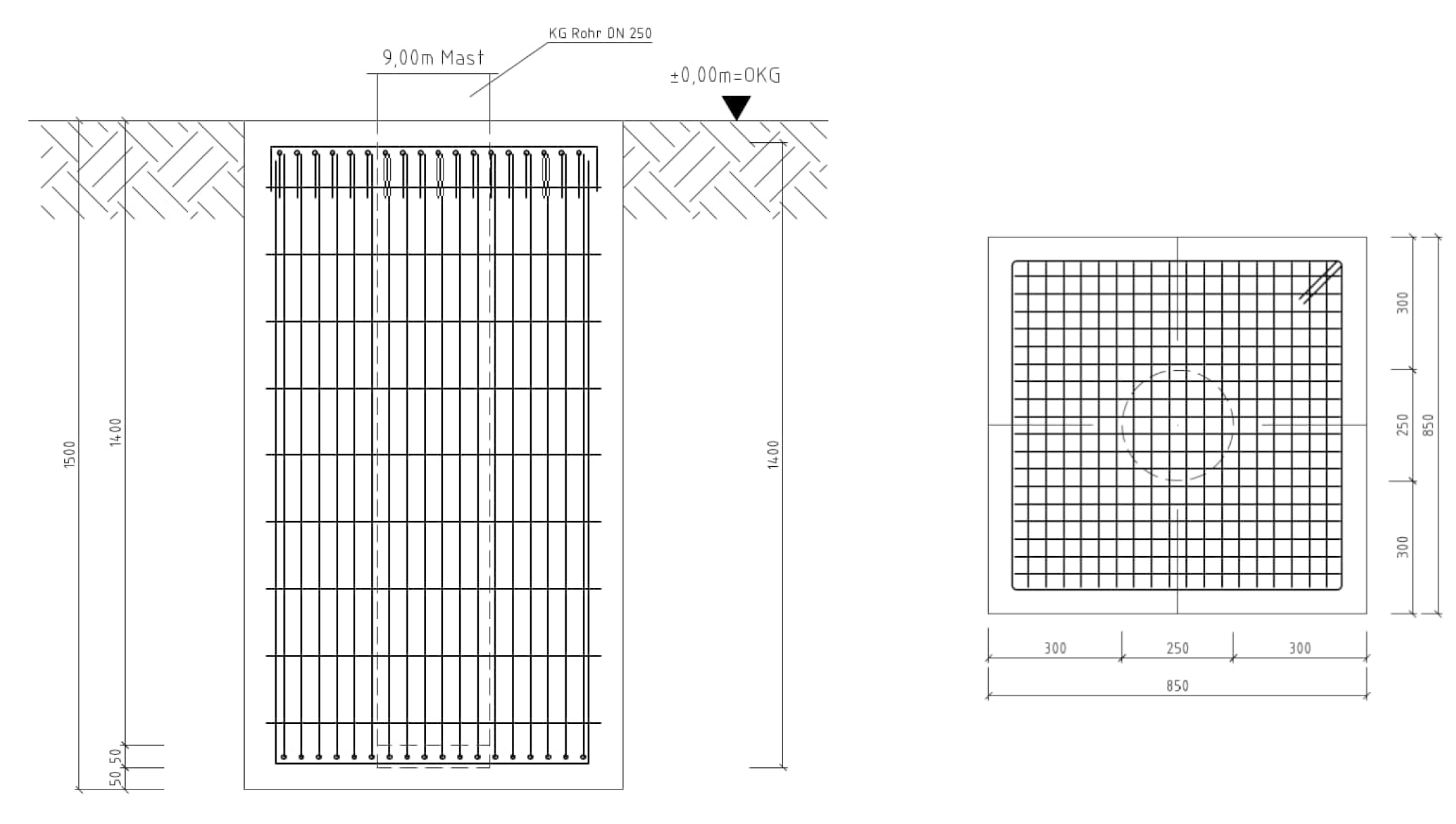

Fundamente; Einbindetiefe 1,5m
Breite/Länge [m]
0,85
Plattendicke [m]
1,5
Realisierungszeiten
Bautechnische Begehung
Voraussetzung
Auftragseingang
Kalendertage
14
Entwurfsplanung
Voraussetzung
Durchführung der bautechnischen Begehung
Kalendertage
45
Ausführungsplanung
Voraussetzung
Freigabe der Entwurfsplanung
Kalendertage
14
Baubeginn
Voraussetzung
Freigabe der Ausführungsplanung
Kalendertage
30
Bauzeit
Voraussetzung
Baubeginn
Kalendertage
20

Normen:

  • Nachweisführung nach DIN EN 1993-3
  • Windzone II
  • Geländekategorie II/III
  • Eiszone IV

Sie wollen mehr wissen, Unterlagen anfordern oder ein Angebot erhalten?

Melden Sie sich gerne!

zum Kontaktformular

Aktuelle Meldungen

18.03.2026

EQOS Energie modernisiert Oberleitungsanlage am Bahnhof Neulengbach

Umbau auf Quertragwerke im laufenden Bahnbetrieb | Erhöhung der Anlagenverfügbarkeit durch Erneuerung der gesamten Oberleitungsanlage | 4 Millionen Euro Investition in moderne Oberleitungstechnik für die ÖBB Infrastruktur AG

mehr erfahren »
04.11.2025

EQOS Energie sorgt mit 525 kV-Freileitung für Höchstspannung im SuedOstLink

EQOS Energie errichtet erstmals 525 kV-Freileitung auf einer Strecke von knapp acht Kilometern für 50Hertz | Hauseigene Provisorien zur Aufrechterhaltung der Stromversorgung | Umweltschonende Bauverfahren zur Minimierung von Eingriffen in Natur und Landschaft

mehr erfahren »
21.10.2025

EQOS Energie sorgt für neue Kraft im Bonner Schienennetz

Stärkere Fahrleitungen für den Norden der Stadt | Neue Masten und bessere Stromübertragung auf 2,5 Kilometern Länge | Erneuerungsarbeiten mitten im Stadtverkehr als besondere Herausforderung

mehr erfahren »
zu aktuellen Meldungen
Jobs News Kontakt
